Как подключать группу безопасности котла

При работе котлов нагрева воды в системах отопления могут произойти многие критические случаи выхода из строя (разрушения) одного или нескольких сразу основных агрегатов, отвечающих за регулировку основных опасных при нагреве воды компонентов.

Обеспечением работы всей системы в аварийных случаях занимается группа безопасности котла обогрева, или иначе – блок, отвечающий за безопасность процессом нагрева воды в котле и трубопроводах отопительного коллектора.

К группе безопасности котла системы отопления относятся устройства, которые могут обезопасить работу и эксплуатацию таких структурных устройств.

В эту группу входят:

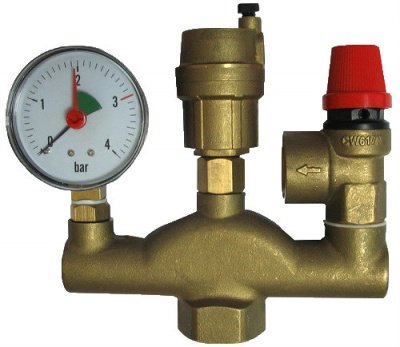

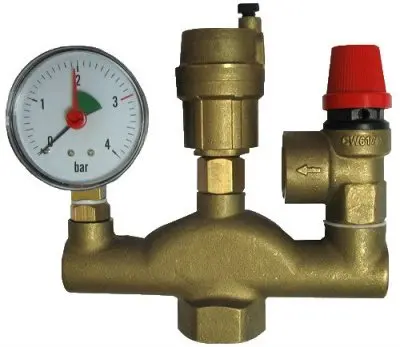

Корпус блока, выполненный из оцинкованной или анодированной теплостойкой стали с 4-мя штуцерами подсоединения с внутренней резьбой, в которые вкручиваются устройства безопасности и который крепится в наивысшей точки отопительной системы здания;

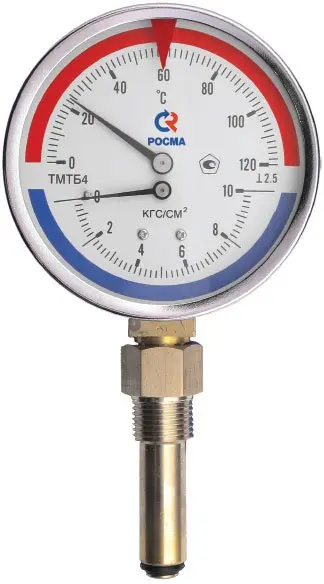

manometr-i-termometr-v-odnom-korpuse.jpg1.Гидравлический манометр (возможно совмещенный с термометром) для визуального контроля за давлением (и температурой)  в системе отопления;

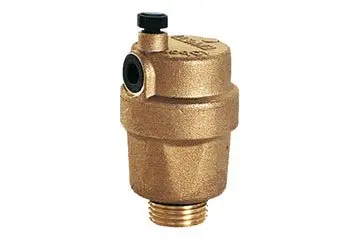

 2.Автомат отводы воздуха (автовоздухоотводчик), выполненный из чистой латуни, который с повышением общего давления в системе отопления выше критического, позволяет стравливать из труб обогрева излишки воздушного пара. Своими действиями он обеспечивает беспрерывность цикла обогрева и безопасную работу всех устройств системы. Отвод воздуха производится из наивысшей точки отопительного коллектора;



predohranitelnyy-klapan.jpg3.Предохранительный клапан мембранного типа, который функционирует самостоятельно, без вмешательства человека и может заменить собой функцию вышедшего из строя расширительного бака в аварийной ситуации и тем самым защищает конструкцию котла от резкого повышения давления.

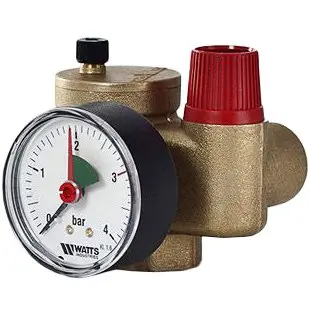

gruppa-bezopasnosti-s-inym-vneshnim-vidom-no-naznachenie-i-printsip-funktsionirovaniya-vse-tot-zhe.jpg

4.Подключение группы безопасности котла может быть осуществлено на тепловом коллекторе в раздельном виде, но именно такой или иной конструктивно-компактный вид объединения этих приборов и устройств удешевляет их применение и упрощает снятие данных и слежение за работой и функционированием всей отопительной системы.








Схема подключения группы безопасности котла отопления указывает его установку на расстоянии 1-1.5 метров в самой высшей точке магистрали. В этом случае не допустимо дополнительно устанавливать в любой точки трубопровода отсечных кранов на случай отсоединения этих устройств от системы. Правильно будет поместить отсечной кран на трубопроводе после точки установления группы безопасности.

                   na-etoy-sheme-pokazano-kak-pravilno-ustanavlivat-vse-elementy-vodyanoy-otopitelnoy-sistemy-600x247.jpg

Все неполадки с котлом можно будет решить без слива воды из всей системы отопления. Таким образом мы не образуем возможных препятствий по доступу блока безопасности к параметрам, выданным котлом отопления – источником повышенного давления и температуры в системе отопления.

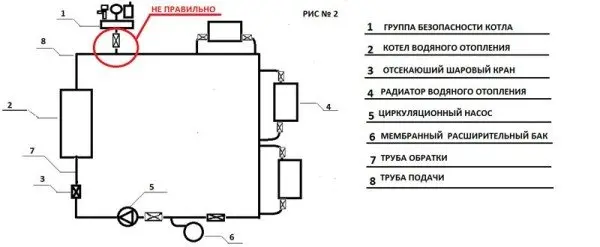

                                                          otsekayuschie-krany-raspolozhennye-mezhdu-blokom-bezopasnosti-i-kotlom--ne-pravilnoe-raspolozhenie-600x247.jpg

                                                        otsekayuschie-krany-raspolozhennye-na-gruppe-bezopasnosti--tozhe-ne-pravilnoe-raspolozhenie-600x247.jpg

Группа безопасности котла, схема его размещения не в коем случае не подразумевает отсечения работы котла от системы его контроля и его расположения на большом расстоянии от котла, и за точками подключения другого оборудования системы.

Монтаж группы безопасности котла можно производить самостоятельно с соблюдением всех правил по его установке, но лучше доверить эту работу квалифицированному специалисту с опытом таких установок, которого можно и нужно заказать прямо на нашем сайте NASOSOV.BY через оператора-консультанта. Эта услуга может быть оформлена, оплачена и выполнена в самые кратчайшие сроки по умеренным ценам.
