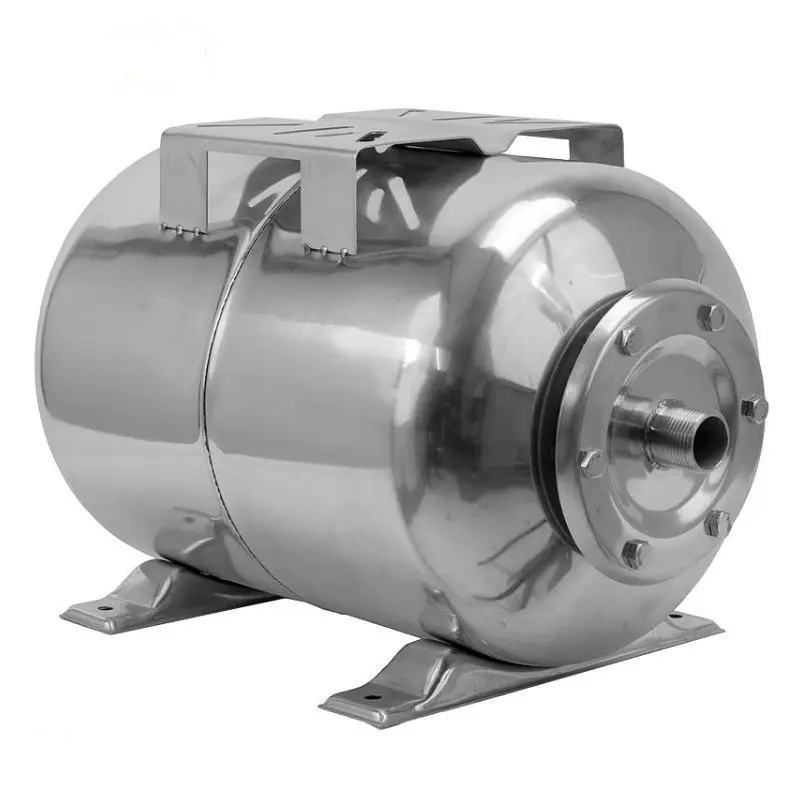

Как подключить гидроаккумулятор к насосу - схема подключения.

Для чего служит гидроаккумулятор и какова его конструкция, из чего изготавливаются его детали не является темами этого описания. Нас интересует другая проблема с этими устройствами, а именно гидроаккумуляторы для водоснабжения, схема подключения их в разных связках с насосами и другими агрегатами различных систем водоснабжения и водонагревания.

 Мы рассматриваем какая может быть схема подключения гидроаккумулятора в различных ситуациях:

  1.  Схема подключения гидроаккумулятора к поверхностному насосу;
     В схеме обустройства повысительной насосной станции с поверхностными насосами;

  2. Схема подключения гидроаккумулятора с погружным (в том числе со скважинным

  3. В одной схеме работы с накопительным бойлером;

  4. Схема установки гидроаккумулирующего бака в одной связке перед повысительными насосами по ходу передвижения жидкости.


Самой простой по исполнению есть первая связка агрегатов, когда схема подключения гидроаккумулятора к насосу осуществляется самым непосредственным способом: гидроаккумулятор (1) + насос (5) + автоматическое реле давления (4) с манометром (3), связываются между собой пятивыводным штуцером (2) и шлангом соединения между выходом из насоса и входом гидроаккумулятора (синяя линия).



Схема подключения

Последующая схема подключения гидроаккумулятора к насосу используется в случае применения нескольких мощностей насосов в повысительных станциях, когда в большинстве свое используется постоянная работа только одного из всасывающих агрегатов, но возможно включение в работы последующих установок. Цикличность включений/выключений насосов зависит, чисто, от расхода воды потребителями и от настройки реле давления на нижнюю и верхнюю величину давления воды в системе (от 1.5 до 3-х бар).

Схема с повысительной насосной станцией


 Эта схема используется в случаях, когда нужно сгладить скачки давления от включения/выключения вспомогательных насосов. В данном примере гидроаккумулятор выполняет роль своеобразного демпфера от гидроударов. В случае с погружным всасывающим агрегатом схема подключения насоса и гидроаккумулятора выглядит совсем иначе.

Схема с погружным насосом

 При такой схеме оптимальным режимом включений/выключений насоса обеспечивает до 5-20-ти циклов включения агрегата в работу в зависимости от расхода воды и срабатывания реле давления, как и в первом случае. По схеме, где в систему входит гидронакопитель для подогрева воды – бойлер, гидроаккумулятор играет роль расширительного бака, иначе при нагреве весь коллектор может быть разрушен при значительном росте давления внутри его.

Схема с накопительным водонагревателем

Схему подключения гидроаккумулятора в контуре перед повысительной системой насосов по течению воды в трубопроводе используют для сглаживания гидроудара при резком падании давления воды в подпитывающей сети водоснабжения в момент включения всасывающих агрегатов (насосов). В данной схеме используются большие объемы гидроаккумуляторов, чем бывает меньше разница величин максимального и минимального давления воды во внешней сети перед насосными установками.

Схема с гидроаккумулятором перед насосами по ходу движения воды

Помимо основных, уже отмеченных агрегатов работы схемы насос + гидроаккумулятор, в планах установки должны быть предусмотрены другие защитные и предохраняющие устройства как:

  1. Реле сухого хода (в случаях, когда насос не отключается при помощи реле давления при его падении давления воды при оттоке в пустую полость трубы контура);
  2. Обратные клапана для предотвращения вытекания воды из заборной трубы насоса на участке между линией забора воды из источника и самим насосом;
  3. Отсечной клапан для отсечки воды при входе коллектора в здание, после выхода ее из гидроаккумулятора для сохранения давления на выходной части трубы из насосной станции.
  4.  Квалифицированную установку различных схем подсоединения гидроаккумулятора к насосу (насосам) может произвести только знающий и опытный работник. Наш сайт принимает заказы на выполнение работ любой сложности с гарантированным качеством после оформление указанных услуг и оплаты их через оператора-консультанта.
