Как выбрать циркуляционный насос для отопления

Предназначение, технические характеристики, виды и маркировка циркуляционных насосов


Циркуляционный насос - насос, предназначенный для ускорения естественной циркуляции теплоносителя в системе отопления. Чтобы точно определиться, как выбрать

GRUNDFOS UPS 25-60-180

насос для отопления, в первую очередь, необходимо знать исходные параметры системы отопления и здания, в котором она установлена.

Циркуляционные насосы в каталоге гипермаркета NASOSOV.by

Существует два типа систем отопления: с принудительной и естественной циркуляцией теплоносителя в системе. При проектировании системы отопления с принудительной циркуляцией теплоносителя потребные мощности насоса рассчитываются заблаговременно. Также существуют старые системы отопления с металлическими трубами больших диаметров, в которые вполне уместно будет врезать насос для повышения скорости циркуляции теплоносителя, а, следовательно, большей экономии топлива за счет разгрузки источника тепла. Таким образом, более комфортна в эксплуатации система с принудительной циркуляцией теплоносителя, так как она позволяет регулировать подаваемое тепло, применяются трубопроводы меньшего диаметра, да и внешне такая система выглядит более эстетично.

В любом случае, параметрами, по которым выбирают насос, являются максимальный расход и напор (м3/час и м соответственно). Также тип насоса должен быть обязательно циркуляционным, рассчитанным на эксплуатацию с теплоносителем высокой температуры (иногда, до 110°С).

Для более точных расчетов необходимо представлять график напорно-расходных характеристик системы отопления. В общем виде он выглядит следующим образом:напорно-расходные характеристики насоса


Данный график отражает взаимодействие напорно-расходных кривых насоса и системы отопления. Дабы не углубляться в гидродинамику и физику, для общего понимания, как выбрать циркуляционный насос, достаточно понимания факта наличия сопротивления в системы отопления. Любая система имеет сопротивление движению теплоносителя, оно зависит от конфигурации, диаметра труб, наличия воздуха в системе и прочих, менее влиятельных параметров. Собственно говоря, насос и призван преодолевать данное сопротивление, чтобы обеспечивать циркуляцию рабочей жидкости в системе с заданной скоростью. Точка пересечения кривых на графике показывает реальную потерю напора и расход.

Таким образом, дабы правильно подобрать циркуляционный насос необходимо знать два параметра системы отопления:

1. Расход системы отопления

2. Сопротивление, которое она оказывает при данном расходе.

Рассмотрим более детально каждый параметр.

Расход системы отопления

Чтобы определить расход системы отопление необходимо знать 3 параметра исходных данных:

1. Значение средней температуры жидкости в системе отопления.

2. Разница температур в двух точках системы: подающего и обратного трубопроводов системы.

3. Количество тепла, потребляемое системой отопления (Дж, КВт, калорий).

Средняя температура теплоносителя определяется в каждом конкретном случае. Чем она ниже, тем меньше потерь тепла в системе.

Omnigena OMI 40-50-200.jpgРазница температур в подающем трубопроводе и на «обратке» выбирается произвольно из диапазона от 5°С до 20°С. Эта разность в дальнейшем влияет на скорость теплоносителя, а следовательно на расход. Варьируя выбор данного значения, и зная конкретный диаметр труб, можно добиться максимального сходства характеристик насоса и системы.

Потребляемое системой количество тепла рассчитывается исходя из следующих параметров:

  • площадь отапливаемых помещений;
  • количество этажей здания;
  • тип постройки и стройматериалы (старая кирпичная постройка, панельный дом и т.д.);

На практике пользуются значением на каждые 10 м2 отапливаемого помещения необходим 1 кВт энергии, отдаваемой системой отопления. Это усредненное значение, более точную информацию можно получить, воспользовавшись услугой специалиста или заглянув в СНиП.

Сопротивление в системе отопления

Расчет сопротивления системы - достаточно сложная, многоэтапная задача. На сопротивление системы влияют следующие параметры:

  • количество и конфигурация поворотов трубопровода;
  • коэффициент шероховатости труб;
  • местное сопротивление;

Важно понимать, что, по сути, сопротивление системы отопления - не что иное, как значение перепада давлений теплоносителя, прошедшего от подающей части системы к обратной. Давление для удобства расчетов переводят в метры и получают искомое значение. При проектировании новых систем отопления пользуются эмпирическими данными аналогичных систем или их элементов. Будьте уверены, для Вашей системы отопления данное значение уже рассчитано и использовано на практике, к примеру, у соседа.

Приведенных исходных значений достаточно чтобы понять, какой циркуляционный насос выбрать.

Зная расход и сопротивление системы отопления, достаточно просто рассчитать минимальный необходимый расход по формуле:

Q =W/(C(t1-t2));

где W - потребная энергия(1 кВт на 10 м2 помещения), кВт;

C - теплоёмкость воды(1163 Вт/м3*°С);

t1 и t2 - соответственно температуры в подающем и обратном трубопроводе.

Результат расчета будет в литрах в час. Стоит помнить, что данная величина является минимально необходимой для обеспечения теплом отапливаемого помещения в идеальных условиях. Тогда как производители насосов указывают максимальные характеристики, выдаваемые насосом. Благо большая часть современных насосов имеют три скорости, и соответственно, подбор следует осуществлять по второй скорости насоса.

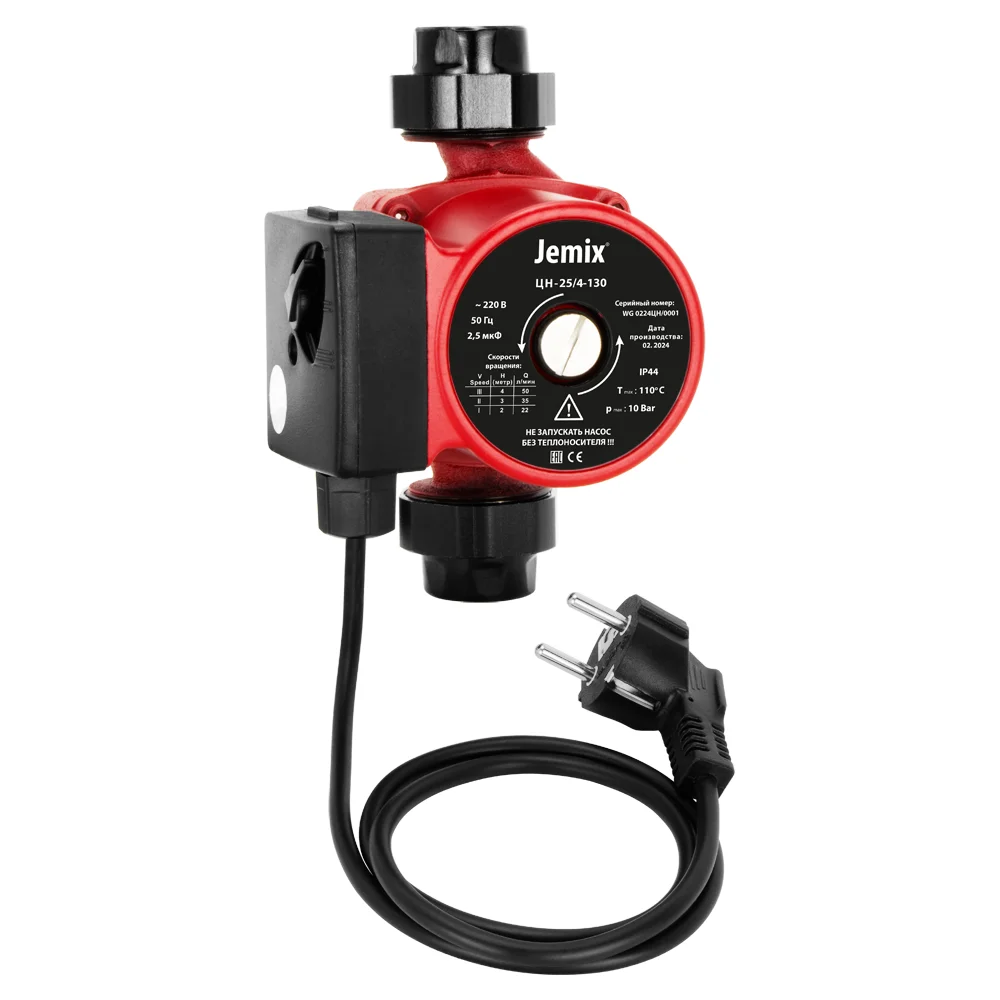

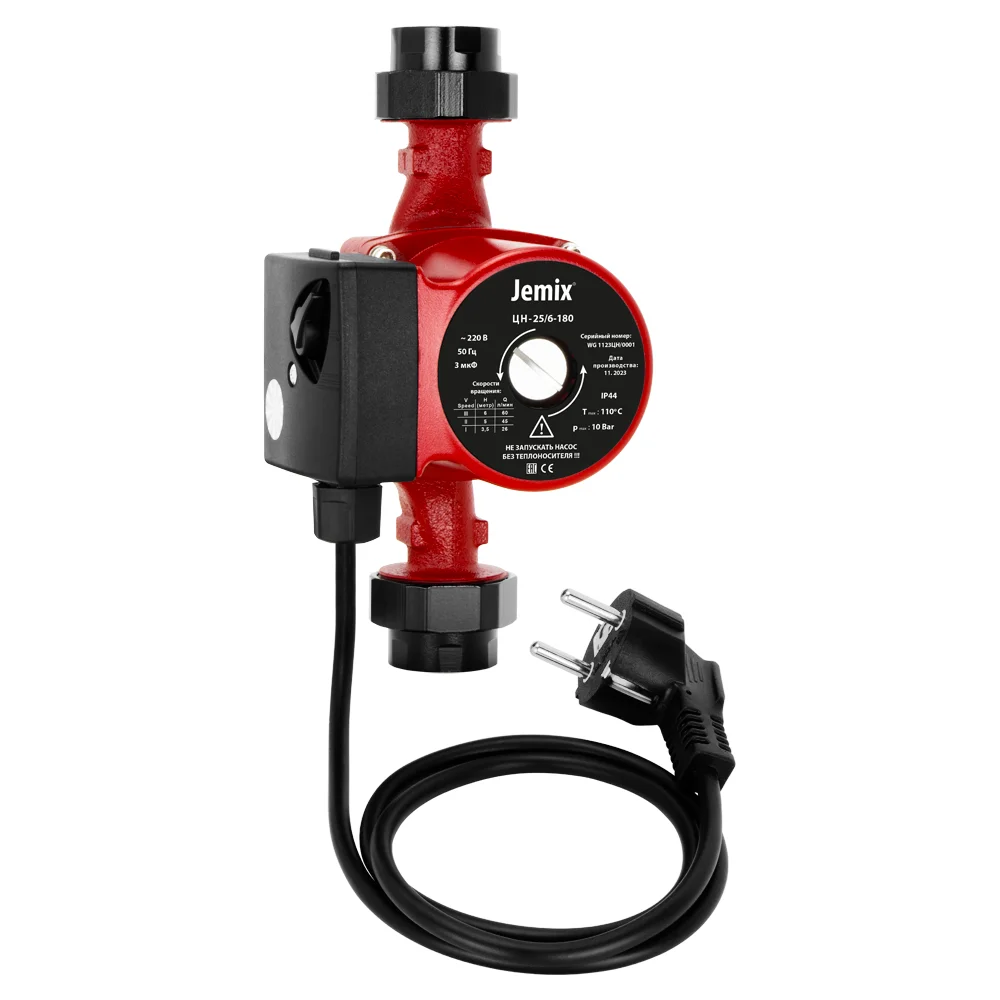

Маркировка циркуляционных насосов

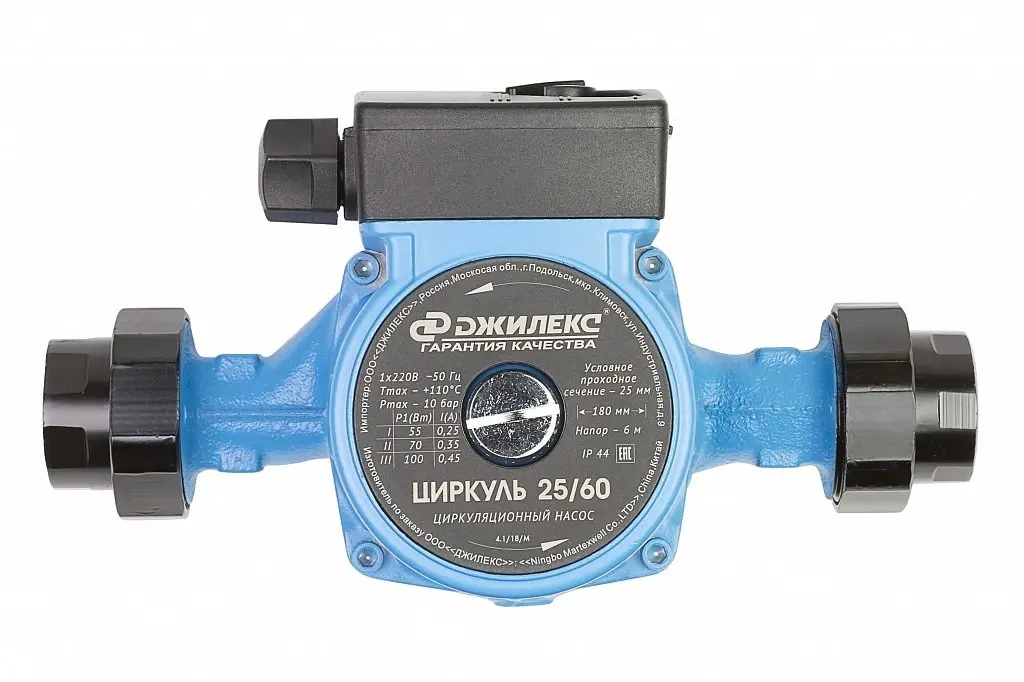

Помимо названия производителя и модели на информационной табличке насоса указывается следующая информация (пример – 25-60/180):

  • присоединительные размеры в миллиметрах (реже в дюймах);
  • высота водяного столба, на которую насос способен поднять рабочую жидкость.

Выглядит это следующим образом: 25 - 60. В данном случае 25 - это присоединительный диаметр трубы. Чаще всего используются 2 размера: 25 и 32 мм (дюйм и дюйм с четвертью). Обычно в комплекте с насосом идут накидные гайки для монтажа и демонтажа насоса.

60 - высота напора в дм, т.е. данный насос может поднять воду на 6 метров или создать давление в 0,6 атмосфер. Существуют различные насосы, поднимающие воду от 3 до 8 метров. Именно этот параметр должен быть не меньше, чем рассчитанное сопротивление системы.

Монтажная длина в мм -180.

Также на корпусе насоса должна быть таблица, в которой указано потребление насосом электроэнергии на разных скоростях. Данные из этих таблиц после анализа могут помочь рассчитать энергопотребление системы отопления. Также, чтобы снизить и без того малый расход энергии, питание насоса можно подключить через термостатический датчик, с помощью которого насос включается автоматически только в случае падения заданной температуры.

Исходя из следующей маркировки, и основываясь на большом практическом опыте, можно рекомендовать осуществлять выбор циркуляционного насоса исходя из данных таблицы:

Площадь дома,

м2

Объемная подача в системе отопления, м3/час

Тип насоса

(маркировка)

80-240

0,5-2,5

25-40

100-260

0,5-2,5

32-40

150-280

0,5-2,7

25-60

160-300

0,5-2,7

32-60

Таким образом, чтобы четко определиться, как выбрать насос для отопления, необходимо иметь достаточно много знаний из области гидродинамики, физики, а также производства насосов. Поэтому рекомендуется решение этого вопроса предоставить профессионалам своего дела. И все же каждый уважающий себя хозяин должен иметь представление о системе отопления, и, как говорится, доверяй, но проверяй.
