Конструктивные особенности и мелкий ремонт насоса "Водолей"

Конструктивные особенности и мелкий ремонт насоса "Водолей"

Почти, каждый загородный дом требует индивидуального источника чистой воды. Причем, не какой-нибудь болотной из подозрительно грязного источника, который каждый год размножает крикливых лягушек, а чистейшей колодезной или скважинной воды, прошедшей природную очистку через многие земные фильтры.

Такой водой не страшно пользоваться жильцам загородного автономного дома, поливать сад-огород, заливать детский бассейн во дворе, подключать автоматику «водных» машин, котлов обогрева и насосных станций.

Если вы еще грамотно, с учетом всех возможных особенностей насоса подобрали себе агрегат по подкачке воды, то вы на долгие годы забудете о проблемах «безводья», когда нужно таскать на большие расстояния тяжелые ведра и забыть о благах цивилизации.

Одним из долговечных и мощных агрегатов по подачи воды является практичный и недорогой скважинный насос модели «Водолей».

Особенности конструкции скважинного насоса «Водолей»

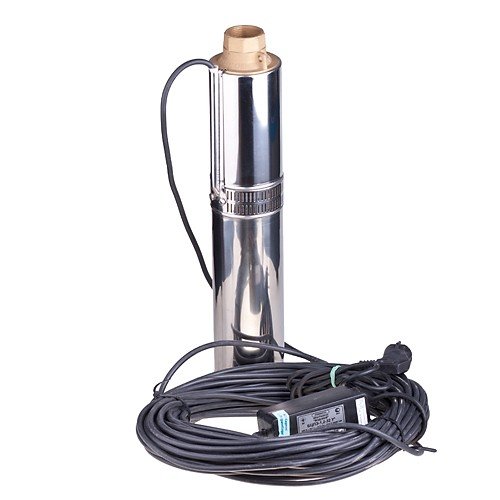

Скважинные насосы украинского производства «Водолей» БЦПЭ 0,5-80У сконструированы для перекачки чистой воды с глубины не более 80-ти метров из природных водоемов, искусственных емкостей, колодцев и при рабочем диаметре скважин не менее 110 мм. Он может подать до 60 литров жидкости/ мин. с применением шланга с сечением не менее 1-го дюйма на высоту до 120 метров.

Скважинный насос «Водолей» показал себя как один из самых покупаемых и практичных перекачивающих агрегатов, который состоит из 2-х основных частей: непосредственно качающего блока с 14-ю ступенями рабочего колеса и электродвигателя на 220 В/50 Гц с мощностью до 1.6 кВт, вращающий вал рабочего колеса насосной части со скоростью до 2800 об. /мин. Корпус агрегата выполнен из нержавеющей стали, детали перекачки – из латуни, донное основание – из прочной пластмассы. Насос имеет длину 688 мм при диаметре корпуса – 105 мм и весит до 20 кГ.

Двигательная часть насоса состоит из: статора электрокатушки, ротора и 2-х опорных подшипников, находящихся в масленой смазке. Насос регламентирован автоматикой защиты (изготавливают на немецкой фирме Thermik), которая отслеживает работу электродвигателя в критических режимах по температурам. Управление электродвигателем осуществляется с выносного пульта управления, подсоединенного к агрегату через шнур питания длиной 82 метра.

Обслуживание и ремонт насоса «Водолей»

При подготовке к погружению насоса в обсадную горловину скважины нужно не забыть установить латунный обратный клапан, который приобретается отдельно от агрегата, соблюдать все правила по подсоединению отводного шланга (трубопровода), подсоединения и закрепления установочного троса и крепления к нему пластиковыми хомутами электропровода.

Насос рассчитан на долгую безаварийную эксплуатацию в течении нескольких лет, но не реже одного раза в 2 года агрегат нужно извлекать из скважины и делать профилактику всех его систем, заодно и проверить состояние скважины.

Если в процессе эксплуатации агрегата появляются явные признаки нестабильной работы агрегата – падение производительности насоса, частые остановки двигателя из-за перегрева и другие признаки аварийной работы агрегата, то следует его обязательно извлечь из скважины (источника воды), обесточить и проверить состояние подшипников, ступеней рабочего колеса насосной части, возможно, освободить внутреннюю часть насоса от попавших в него твердых или волокнистых частиц. Первой причиной потери мощностных характеристик насоса можно считать засорение группы рабочих колес или их повреждение, так как защитная сетка от песка и другого мусора стоит между нагнетающей частью агрегата и его электродвигателем.

Для полной разборки корпуса при ремонте насоса следует придерживаться некоторой последовательности:

  1. Снимаем защитную сетку, которая на последних сериях агрегатов закреплена специальным съемным зажимом, который открывается после поддева тонким инструментом после сжатия в средней его части. На первых сериях насосов стоят крепления из 2-х винтов, которые отворачиваются отверткой;

  2. Агрегаты с большими диаметрами имеют дополнительно металлический желоб кабель –канала, защищающий электрошнур от повреждений. Его следует снять с корпуса агрегата;

  3. Электродвигатель соединенный с насосной частью 4-мя болтами разъединяется при вывертывании последних ключом на 10 мм и снимается пластмассовые муфты, которые передают вращение ротора двигателя на вал насоса;

  4. После этого можно аккуратно уложить все детали насоса на горизонтальную поверхность, следя за положением крепления электрошнура;

  5. При помощи головки торцового ключа на 12 мм попытайтесь провернуть вал насоса, при этом необходимо придерживать верхнюю часть агрегата. После сдвигания вала на любую малую величину, с помощью большого напора воды попытайтесь промыть внутреннюю часть насосной полости от попавших туда твердых или волокнистых частиц;

  6. После освобождения вала от засоров устанавливаем все основные части агрегата на свои места в обратном порядке.

Если вы обнаружите серьезные повреждения лопаток рабочего колеса на любой из его ступеней, то обращайтесь с этой поломкой к специалистам. Они заменят поломанные детали рабочего колеса с соблюдением всех технологических норм, которую вы самостоятельно не сможете обеспечить.

!Не следует считать причиной заклинивания вала насоса заклинивание подшипника. В конструкции насоса применяются подшипники скольжения, которые не могут клинить ход вращения вала!
