Конструктивные особенности погружных вибрационных насосов типа «Ручеек» и исправление их возможных поломок

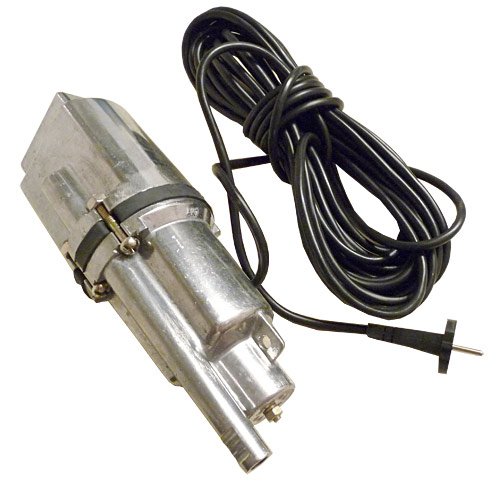

Принцип действия, основные узлы и механизмы вибрационного насоса «Ручеек»

Для того чтобы успешно провести самостоятельный ремонт вибрационного насоса типа «Ручеек» необходимо знать его принцип действия и основные узлы и механизмы, которые чаще всего выходят из строя.

В вибрационных погружных насосах используется способность передачи энергии переменного тока для совершения колебательных механических движений на якорь насоса и его поршень, которые и перемещают воду внутри насоса к выпускному клапану и затем в выходную магистраль.

Насос состоит из 3 основных частей:

  1. Корпуса;
  2. Электромагнита, состоящего из сердечника с 2-мя катушками медной проволоки, залитых специальным составом от проникновения воды и отвода тепла;
  3. Вибратора, состоящего из штока, запрессованного в якорь, и амортизатора (резиновой мембраны), установленного на шток.

Полная схема насоса приводится в паспорте изделия, с которой легко разобрать все детали агрегата.

Бывает так, что насос включается, электросигнал поступает на катушку, но вода из насоса не поступает или ее количество очень маленькое. Это происходит из-за ослабевания закрутки 2-х гаек на верху амортизатора, что в свою очередь может привести к смещению самого амортизатора и насос не будет качать воду. Нужно, только затянуть эти гайки полностью, а вторую еще и законтрить дополнительно.
Вы включаете насос, а у вас срабатывает система защиты электросети или начинает плавиться электрический шнур насоса.

В этом случае сразу выдерните вилку из розетки и посмотрите на обмотку якоря, скорее всего ее пробило или замкнуло сам электрошнур. Тут от Вас потребуются некоторые навыки по перемотке катушек или замене проводки. Но легче это сделать в специальной мастерской – так будет надежнее и не приведет к большим затратам. Если же Вы решитесь на самостоятельную починку, то обязательно соблюдайте все правила перемотки и применяйте изоляционный материал, которым залит провод на входе в насос.

Если насос не дает обычного количества воды, то нужно проверить работу (целостность) обратного клапана или увеличить толщину шайб на вибраторе. Тем самым мы увеличиваем давление в насосе, так можно подстраивать производительность агрегата.


Смотрите также:


  1. Полный обзор применения, конструкции и технических характеристик насоса «Ручеек»
