Особенности использования скважинных насосов в автономном хозяйстве

Особенности использования скважинных насосов в автономном хозяйстве

О классических видах насосных станций известно многим нашим читателям. Самые простые схемы этих установок собираются из:







  1. Насосного агрегата подходящего типа и места применения;

  2. Мембранного напорного бака, который дает возможность постоянного давления в сети без частого использования ресурса насоса и без боязни возникновения условий для возникновения гидравлических ударов в трубопроводе магистрали и на входе/выходе из насоса;

  3. Реле давления, которое управляет автоматическим включением/ выключением нагнетающего устройства (насоса) в зависимости от создавшегося в магистрали давления, величину которого мы можем менять в зависимости от общей потребности в водных ресурсов всего хозяйства. В качестве альтернативного, регламентирующего работу насоса устройства, может применятся инвертор-частотный преобразователь Sirio Entry 230, который применим с агрегатами мощностью до 1.5-2 кВт, блок управления насосом Акваробот Турбипресс 2,2 квт или другие автоматические системы;

  4. Гидравлического манометра, чтобы в online-режиме визуально контролировать истинное давление воды в трубопроводе на выходе из насоса;

  5. Различного рода и принадлежности коммутационные системы для электропотребителей и системы подачи воды.

*К автоматизированным системам управления работой станции относятся также комплект автоматики АКВАРОБОТ и АКВАРОБОТ М с гидроаккумуляторами 5 и 24 литра .

Особенности различных типов насосов в станциях. Сверление скважины

Мы уже разбирали достоинства применения в бытовых насосных станциях поверхностных насосов центробежного типа. Да, эти установки имеют достаточную мощность и производительность с большим столбом давления воды, которое так необходимо для передачи воды на большие расстояния от источника. Но в то же время поверхностные насосы имеют один, но весьма существенный недостаток, связанный с их конструктивными особенностями – все они самовсасывающего типа и высота установки агрегата над зеркалом воды не должна превышать 8-9-ти метров, а в случае применения инжекторных устройств – максимум 12 метров!Схема установки погружного насоса

Тем более, что, почти, все конструкции поверхностных насосов (и, особенно, с применением инжекторов) не предназначены для перекачки воды с повышенным содержанием абразивных и волокнистых вкраплений, что еще сужает зону применения этого типа насосов в автономных хозяйствах.

А если у вас на участке источником воды является скважина с уровнем водного слоя от 30-ти и выше метров, то такой тип насоса уже не поставишь для обустройства станции. В этом случае нужно запастись специальным скважинным устройством для перекачки воды – скважинного насоса, которые могут подавать воду с глубины до сотни (и более) метров и имеют определенную цилиндрическую форму, подходящую для скважин с эксплуатационными параметрами, и достаточную мощность для подачи воды на большие расстояния от источника.

Этот тип насоса приспособлен для работы в скважинах и имеет все виды защиты от высокого давления воды, агрессивных абразивных частиц песка и ила на дне источника и может находиться «на своем рабочем месте» без дополнительного обслуживания движущихся деталей продолжительное время.

Сразу хотим вас предостеречь, что не каждая модель скважинного насоса может конкретно подойти для вашей нормативно пробуренной и сертифицированной скважины.

Для долгого и безопасного использования скважины, обязательно приглашайте опытных, и имеющих для этих работ разрешения и навыки, специалистов, не пытайтесь «добыть» воду примитивными способами с использованием труда людей и инструментов сомнительного качества. В процессе эксплуатации источника с дорогостоящим оборудованием это окупится для вас с большим запасом!

От геометрических размеров скважины, глубины залегания эксплуатационно пригодного водоносного слоя зависит выбор и покупка всего оборудования для вашей насосной станции. В паспорте скважины обязательно указывается:

  1. Диаметр ствола скважины с учетом деталей устройств по обустройству ее горловины;
  2. Глубина залегания водоносного слоя с указанием расходных его возможностей;
  3. Чистота воды и ее кислотно-щелочная пропорциональная содержащая (рН);
  4. Рекомендации по применению насосных устройств (возможно, с указанием конкретных подходящих моделей);
  5. Дополнительно, вы можете проконсультироваться у специалистов об обустройстве горловины оголовками для скважин и установке насосной станции.

Обустройство скважины

После бурения скважины и получения соответствующих документов на нее, на поверхности остается только обсадная труба скважины, и вас ждут 2 варианта ее обустройства. Вы можете построить над скважиной подсобное помещение для насосной станции или установить кессонную камеру.

Помещение потребует в последствии отдельного отопления, ведь прокладка трубопровода ведет к непременным потерям тепла, и займет много места на вашем участке. Оборудование кессона не потребует дополнительных затрат на отопление, экономит землю под сад и огород и не мешает эстетике вашего участка.

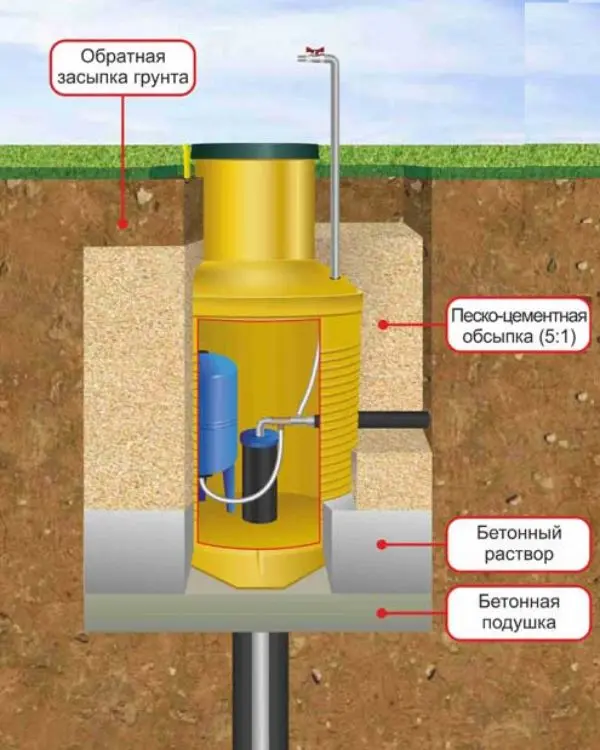

Глубина кессона не превышает 2.5 метров в землю, что обеспечивает нормальный температурный режим для поверхностного оборудования будущей станции. Дно кессона заливается бетонной изоляционной и фундаментной подушкой. Снаружи остается часть обсадной трубы скважины отрезком в 400-500 мм. Стены кессона обсыпаются песчано-цементной обсыпкой, через которую по траншее глубиной на промерзание почвы (от 500-1500 мм) прокладывается водная магистраль к кранам расхода в доме и на участке орошения.

В кессоне можно, но не предпочтительно из-за агрессивности водных испарений, установить все оборудование станции. Можно размещать гидроаккумулятор с реле и другой автоматикой в домашнем подвале, а насос будет находится внутри водного слоя скважины.

Принципы выбора скважинного насоса

Скважинный насос выбираем по следующим показателям:

  1. Принцип действия насоса;

  2. Производительность агрегата и его мощность (энергорасходность);

  3. Возможности по созданию напора воды;

  4. Геометрические размеры насоса и его вес;

  5. Глубина установки, давление внутри агрегата, температурный режим применения, диаметр патрубков присоединения к магистрали, класс электроизоляции кабеля относятся к второстепенным показателям, на которые нам следует ориентироваться при выборе перекачивающего устройства.

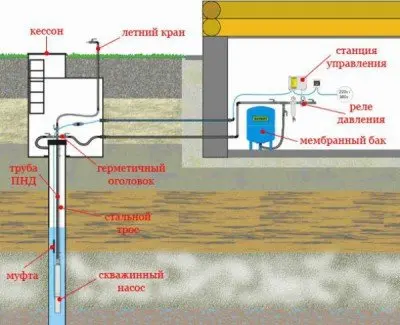

Скважинный насос может быть 2-х типов по принципу работы их нагнетающего узла – вибрационные или многоступенчатые центробежные с мокрым ротором.Схема установки насоса в автономном хозяйстве

К вибрационным можно отнести глубинные насосы моделей «Родничок», «Ручеек-1» или OMNIGENA DOROTA и других производителей. В них нет вращающихся деталей и они работаю на принципе создания на якоре электродвигателя насоса электромагнитного поля, которое втягивает стержень якоря, а за ним и резиновую диафрагму, создавая при этом зоны с пониженным/повышенным давлением, обеспечивая тем самым засасывание воды вовнутрь агрегата с последующим выталкиванием струи через выходной патрубок насоса.


Такая конструкция вибрационных насосов при малых размерах до 100х290 мм и весе до 3-х кГ может обеспечить подачу до 20-ти л/мин. воды, но не обеспечивает большой мощности агрегата и высокой подачи воды из скважины и может быть использована до глубин водоносного слоя не более 50-ти метров, что при общей длине трубопровода не может быть использована в полном объеме на крупных по расходу воды хозяйствах.


К центробежным глубинным насосам для скважин относятся агрегаты моделей украинского бренда «Водолей», польских Omnigena и IBO, датского Grundfos, итальянского Pedrollo, российского Unipump и немецкого Wilo и других фирм. В этих конструкциях используется принцип центробежной раскрутки воды рабочей крыльчаткой насоса, в следствии чего создается разность давлений на входе в насос и в его всасывающей части, а затем всосанная вода выталкивается под давлением потока в выходную трубу магистрали.


Это достаточно мощные агрегаты, которые могут подать до 200-300 л/мин. воды на высоту более 100 метров с любой глубины водного слоя. Они защищены от попадания песка и ила сетчатыми фильтрами, имеют систему обратных клапанов, что предотвращает ненужный расход энергии на подъем воды к поверхности и ее непрерывную подачу в гидроаккумулятор.

Работу таких агрегатов можно автоматизировать при помощи различных автоматических устройств по давлению в системе, по потоку воды, по «сухому ходу» и так далее.


Положительные факторы применения скважинных насосов в станциях:

  1. Способность работы на значительных глубинах и поднимать воду на высоту более 100 метров; не требуют отдельного утепления;

  2. Бесшумность работы;

  3. Возможность расположения станции в доступном защищенном месте;

  4. Доступность к обслуживанию и быстрому отключению, в перестановке оборудования станции;

  5. Простота и дешевизна установки.
