Параметры выбора модели и основные правила установки циркулярных наосов

Комфорт вашего дома во многом зависит не столько от установленного вами котла отопления и проводки самого выгодного для вашего проекта жилища схемы разводки магистрали труб, а от выбранного и установленного в этой системе маленького устройства на электротяге, которое должно тихонечко жужжать где-нибудь на параллельно отведенном байпасе магистрали с теплоносителем .

С этим волшебным агрегатом вы моментально увеличиваете способность вашей обогревающей системы к теплоотдаче и одновременно уменьшаете в разы энергопоглощаемость вашего «центра тепла».

Статья может быть полезна всем владельцам автономных строений и народным умельцам, которые не прочь испытать свое мастерство в конструировании разводки систем отопления с дополнительным циркулирующим устройством.

Типовые различия циркулярных агрегатов отопления

Обычно в бытовых условиях на практике применяются циркуляционные насосы центробежного типа, которые включаются непосредственно в состав магистрали отопления. Это агрегаты, использующие крутящий момент от вала электродвигателя, для создания центробежной силы жидкости от лопаток (крыльчатки) рабочего колеса насоса, которые, в свою очередь, обеспечивают область разряжения теплоносителя на впускной и избыточное давление в выпускной части устройства. Таким образом жидкость в системе отопления имеет дополнительное давление для перемещения по магистрали.

Тип насосов не имеет больших различий, кроме количества ступеней на рабочем колесе – принцип центробежности остается неизменным = CОNST!

Модели насосов могут различаться мощностью электродвигателей и их фазности (одно- и трехфазные), разной конструкцией (типов) камеры рабочего колеса (способа охлаждения ротора электродвигателя) на «мокрый» и «сухой» ротор двигателя – охлаждение теплоносителем по внутреннему каналу внутри ротора или воздушным охлаждением через решетки в корпусе двигателя.

Схема устройства циркуляционного насоса


Отметим, что агрегаты с «мокрым» ротором двигателя в большинстве своем имеют не большие мощности, регулируемую через 3-хпозиционный переключатель скоростей вращения вала, питаются от однофазной сети 220 В/50 Гц, но очень тихие в работе и врезаются непосредственно в магистраль через соединительные патрубки.


Циркуляционные насосы «сухого» хода имеют более мощные 3-хфазные электродвигатели, при работе издают много шума и применяются, в основной своей массе, в многоквартирных зданиях и на промышленных производствах, где напряжение 380-400 В/50 Гц – не проблема. Устанавливают их отдельно от трассы теплопровода в подвальных помещениях и соединяют с трубопроводом через фланцевые соединения большого диаметра.

Различные модели с увеличением их мощностных характеристик получают дополнительные автоматические системы контроля и управления работы насосов.



Критерии, по которым выбирается модель циркулярного насоса

Вы уже имеете смонтированную систему отопления дома. Исходя из конкретных расчетных данных по мощности котла отопления, объема всей магистрали и отопительных приборов (радиаторов), разветвленности труб по горизонтали и вертикали можно начать выбор подходящей модели циркуляционного насоса:

  1. Смотрим напорные характеристики агрегата, так как от этого параметра в замкнутой контурной системе зависит работа и целостность котла отопления, трубопроводов и радиаторов. Расчет напора, создаваемого насосом должен быть основан на объеме подающегося теплоносителя определенной температуры от нашего устройства к котлу и по магистрали с учетом перепада высот прокладки труб;

  2. Объем прокачиваемой теплонесущей жидкости (производительность или возможность подачи жидкости насосом в определенный период времени) определяем по мощностным характеристикам котла и данным по теплоотдаче всех радиаторов системы, который зависит от материала изготовления, термозащищенности строения, средних показателей температур наружного воздуха в зимний период и других факторов;

  3. Дальше учитываем способ и размер соединений насоса с магистралью отопления, место монтажа агрегата (его возможность монтажа, связанная с геометрическими размерами и весом устройства);

  4. Определяем возможность насоса регулировать мощностные характеристики и напор от агрегата, наличие, при желании, в данной модели автоматических систем управления и программированности работы агрегата в автономном режиме без дополнительных ручных регулировок, наличия в конструкции автоматических защитных устройств.

Выбрав необходимую модель насоса, можно приступать к его монтажу в систему.

Установка циркуляционного насоса в системе отопления

Установка насоса в систему производится непосредственно перед входным патрубком котла на трубопроводе обратки:

  1. Части трубы обратки в зависимости от материала могут быть вырезаны болгаркой или с помощью трубореза с учетом вставки на торцах трубы 2-х тройников для создания «петли» байпаса и установки в середине вставки запорного крана для перекрытия напора теплоносителя;

  2. В свободные торцы тройников ввинчиваем через соединение с запорными кранами на отсечку насоса уголки и на входном патрубке насоса – фильтр грубой очистки, к которым уже непосредственно привинчиваются соединительные патрубки циркуляционного агрегата;

  3. В соединения для гашения вибраций и исключения протечек вставляем резиновые прокладки.

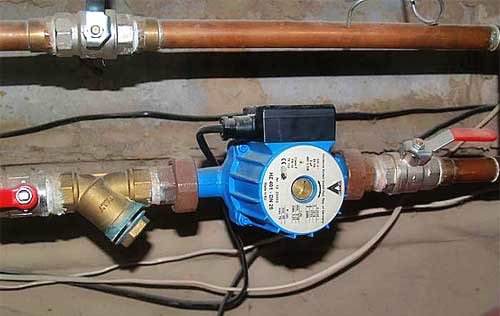

Схема устройства циркуляционного насоса

При закрытом центральном вентиле и открытых кранах на участке фитингов байпаса весь теплоноситель будет перегоняться через подкачивающий насос. И наоборот, при закрытии 2-х кранов, ведущих к насосу и из него, и открытии центрального вентиля – жидкость, минуя насос, пойдет непосредственно в котел отопления, но у же без создания дополнительной скорости протоку.

Все дело сделано, система готова к работе. Можно заполнять систему теплоносителем, стравить воздух в верхних точках магистрали (на всех радиаторах верхнего этажа) и проверять работу насоса в практических условиях. Заодно и попрактиковаться в управлении работой насоса и программировании его систем.

О возможных ремонтных и предстоящих профилактических работах с циркулярными насосами мы уже писали в отдельной работе, которую вы можете открыть на сайте NASOSOV.BY в подразделе «Статьи».
