Полный обзор применения, конструкции и технических характеристик насоса «Ручеек»

Полный обзор применения, конструкции и технических характеристик насоса «Ручеек»

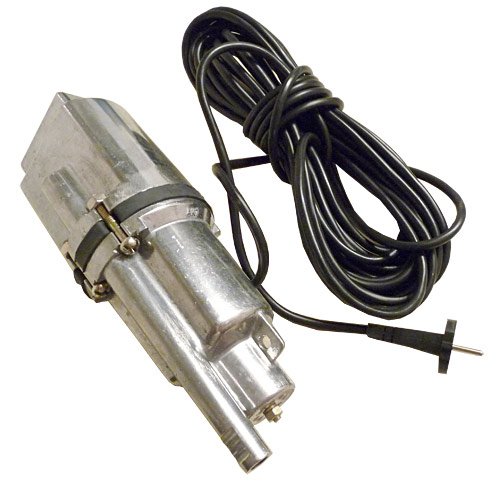

Вот уже более 40-ка лет насосы модели «Ручеек» выпускает орловский завод в России от ОАО «ЛивГидроМаш» (аналогичные типовые модели выпускает польская фирма OMNIGENA – модель DOROTA, есть аналоги вибронасосов под названием «Малыш», «Родничок», Калибр» и «Тайфун» ). Фото насоса в комплекте:

Вибрационный насос «Ручеек» служит для перекачки чистой воды на значительное расстояние (горизонтально более 100 м, вертикально до 50-ти метров) из открытых источников не уже 110 мм в диаметре с малых и больших глубин до 40 метров. .

«Ручеек» за эти годы стал народным символом глубинного, погружного насоса. У него схема подачи воды вибрационная, такой тип насоса работает за счет колеблющейся эластичной диафрагмы внутри корпуса от создаваемого на катушке электромотора магнитного поля, которое приводит якорь вместе со штоком и диафрагмой в колебательное движение, тем самым создавая в рабочей полости насоса переменно зоны пониженного (всасывание воды) и повышенного (выталкивание воды) давления.

Электрическая часть насоса работает от однофазной бытовой сети в 220 ± 10% В 50 Гц. Все модели по желанию покупателя могут быть укомплектованы шнуром от 10 до 40 метров

Конструкционные особенности «Ручейка»

В конструкции насоса отсутствуют вращающиеся детали, так что не нужно заботиться о смазке и дополнительном охлаждении трущихся подшипников. Вода поступает через верхнее всасывающее отверстие в корпусе и отводится по отводному патрубку, что уменьшает в разы возможность попадания внутрь агрегата твердых абразивных частиц песка или ила со дна колодца (скважины) и дает дополнительное охлаждение внутри корпуса «Ручейка». Кстати, по конструктивным особенностям насосов такого типа, отпадает необходимость заливать в них воду перед включением мотора.

Эти основные факторы указывают на возможность длительной работы насоса без человеческого вмешательства, быстроту приведения агрегата в рабочее положение для подачи воды и легкость замены элементов эластичной мембраны и перемотки электрообмотки якоря в случае их повреждения.

Среднее количество наработанных часов до профилактического ремонта для насоса составляет не менее 1500 часов или 750 включений на максимальное время работы. Схема насоса:

                            Схема насоса ручеек

Маленький помощник с большими возможностями

«Ручеек» весит всего 3 кГ и имеет размеры: Ø99 при высоте корпуса 250 мм. Насос не претендует на звание «сверхглубинного» или «чрезвычайно производительного». При установке в скважине не менее 110 мм, его возможности значительно уменьшаются с повышением глубины установки агрегата, увеличением высоты подачи воды и от количества открытых кранов потребления.

Из паспортных данных: Номинальная глубина погружения «Ручейка составляет 3 метра, поднять столб воды он может до 50-ти м. Насос легко устанавливается при помощи крепежного троса из нержавейки и конечного крепления через отрезок капронового шнура (как амортизатора вибраций якоря в корпусе), который защелкивается карабином за специально выполненную в конструкции агрегата проушину.

При своих малых размерах «Ручеек» может обеспечить чистой водой автомат по мойке посуды на кухне автономного дома или справиться со стиркой белья в стиралке. Он выдает до 7-ми л/мин чистой воды и может проработать без остановки до 2-х часов без каких-либо нарушений в конструкции.

Его производительности хватает для качественного полива большого участка сада-огорода и обеспечения водой семьи из 4-5 человек. Для этого нужно только соблюдать «золотое» правило, зная возможности насоса и свои потребности и не пытаться обеспечить нескольких потребителей водой одновременно. Можно запускать «Ручеек», когда основной насос, с более высокими показателями, находится на профилактике.

Чтобы производительность насоса не зависела от напряжения в электросети, так как каждые 10% электроэнергии снижают напор от насоса на 25-30 метров (но при снижении напора его подача воды увеличивается до 25-ти л/мин), нужно воспользоваться хорошим стабилизатором для однофазной сети типа Solpi-M SLP-500VA, Solpi-M SDR-500VA или  Teplocom ST-555, мощности которых хватает обеспечить постоянным напряжением двигатель насоса на 300 Вт.

Насос «Ручеек», практически, нельзя заменить при откачке воды из источников с малой скоростью восстановления водных ресурсов. Там, где мощный насос с большой производительностью осушит источник за считанные минуты, поднимет муть со дна и выключится при срабатывании автомата защиты по сухому ходу, наш малыш «Ручеек» будет с постоянством подавать воду потребителям.

Уникальность зон применения «Родничка»

Часто использование скважинных центробежных насосов приводит к замуливанию дна скважины и обмелению источника. Бороться с этим явлением можно с помощью вибрационного насоса типа «Ручеек». Опускаем нашего малого помощника прямо к фильтру скважины и он при своей работе разбивает место затора воды. Всего нескольких циклов работы в таком режиме и ваша скважина очищается от песка и илистых отложений, уровень воды увеличивается для работы более производительных насосов.

Фото фильтра

Вибрационный насос «Ручеек» можно использовать при откачке воды из затопленных весенними паводками помещений. При этом нужно учитывать, что насос может работать в условиях, когда загрязненность воды твердыми частицами не превышает 0.01% от

общего объема жидкости или применяют дополнительные фильтры для очистки воды от примесей, которые надевают на входной патрубок насоса.

При заполнении водой труб и радиаторов отопления перед новым отопительным сезоном также можно с помощью насоса «Ручеек», контролируя заполнение коллектора и давление в нем по манометру системы.

Меры безопасности при работе с насосом «Ручеек»

  1. Нельзя трогать насос руками, когда он подключен к электросети;
  2. Следите, чтобы напряжение в сети не превышало допустимые пределы;
  3. Перед включением насоса в сеть проверяйте целостность электрокабеля;
  4. Не вытаскивайте/не опускайте и не перемещайте насос из/в скважины(е), при помощи электрошнура;
  5. Не перекрывайте полностью выходной коллектор, если насос качает воду;
  6. Не допускайте работу насоса в воде с критическим содержанием частиц песка или мелких камней, в которой много мусора или есть примеси нефтепродуктов.

Для вывода воды на поверхность достаточно одеть и закрепить при помощи хомута или мягкой проволоки мягкий резиновый/капроновый шланг с внутренним Ø18-22 мм, через не менее 2-хметровый отрезок которого возможно соединение с пластмассовыми или стальными трубами магистрали.

Для установки насоса в скважине или в открытом источнике используйте цельный капроновый шнур для амортизации виброударов корпуса или крепкое соединение стального троса с частью капронового шнура. Для более компактного размещения провода и троса можно их соединить вместе при помощи эластичных скрепок из проволоки или изоленты через каждые 1.5-2 метра, начиная от корпуса насоса не ближе 20-30 см.

Зимой желательно вытаскивать насос из открытых источников и сливать из него воду, чтобы он не вмерз в лед. В узком колодце или скважине насос не должен касаться стенок сооружения, чтобы не вывести из строя его механизмы во время работы. Не используйте рассеивающих насадок на шланг, этим вы затрудняете свободную работу насоса.Выключение насоса производится отсоединением вилки насоса от розетки или при помощи выключателя в сети питания.
