Расчет технических возможностей насосов

Расчет технических возможностей насосов

К основным техническим параметрам любого водного насоса относятся:





  1. Производительность агрегата – величина объема жидкости, подаваемый насосом за взятый промежуток времени, и которая во всей технической литературе (инструкциях) обозначается латинской буквой «Q» и измеряется в объемах перекачиваемой жидкости в куб. метрах (куб. м) или литрах(л), за единицу времени (час или мин.);

  2. Напор (Нм) – который показывает величину удельной энергии, сообщаемую насосом условной единице веса перерабатываемой (подкачиваемой) жидкости. Величина напора показывает, на какую величину возрастает удельная энергия жидкости при прохождении ее через насос, и определяется с помощью уравнения Бернулли. Напор можно представить, как высоту, на которую может быть поднят 1 кГ перекачиваемой жидкости за счет энергии, сообщаемой ей агрегатом.

Напор агрегата рассчитывается по формуле: для закрытых резервуаров

На = Нгео + Ра-Ре/ ρ g + ∑Hv, для открытых - На = Нгео + ∑Hv, где На-напор агрегата; Нгео – величина напора на геодезической высоте подачи воды, который равен разнице уровней воды на напорной и всасывающей частях наоса; Ра-Ре/ ρ g – разница давлений между всасывающим и напорным уровнями жидкости для закрытых емкостей; ΣHv - суммы всех потерь напора (сопротивления в трубопроводах, сопротивления арматуры и фасонных деталей и т.д. во всасывающем и нагнетательном трубопроводах).

  1. Общая мощность агрегата (Nо) (потребляемая или полезная мощность – Nп, меньше Nо на величину потерь (н) на трение и т.д. с учетом КПД агрегата) – это та энергия, которая подводится к агрегату от электродвигателя за определенный отрезок времени. Мощность можно определить из следующих соображений. Каждая единица веса жидкости (pg), прошедшая через насос, приобретает энергию в количестве h, за единицу времени через насос протекает жидкость весом pgQ. Следовательно, энергия, приобретенная за единицу времени жидкостью, прошедшей через насос, или полезная мощность насоса: Nп = gQh/н или Nо = Nп/н.

Другими словами потребляемая мощность агрегата ни что иное, как предаваемая от привода к муфте или валу насоса механическая энергия, и она определяется при помощи следующей формулы: Nп = ρQНм / 367 η, где Nп – полезная мощность насоса; ρ – плотность жидкости; Q – производительность насоса;

Нм – величина напора столба воды в метрах, 367 – переводной постоянный множитель, η - постоянное число между 0 и 1.

График давления воды

К потерям можно отнести все механические затраты мощности потери на трение в подшипниках, в уплотнениях, трение поверхности рабочих колес о жидкость и оценивается механическим КПДмех, который равен отношению оставшейся после преодоления механических сопротивлений гидравлической мощности к мощности, потребляемой насосом.

Величины потерь от применяемых материалов в деталях конструкции насоса, можно посмотреть в специальных таблицах, но это минимальные величины, которыми на практике можно пренебречь. На практике мы обращаемся к «первоисточнику» - инструкции агрегата и доверяем ее показаниям, чтобы делать расчеты длины и высоты проводки трубопровода, выбора материалов труб и шлангов или берем специальные таблицы и уточняем свои вычисления.


http://img.findpatent.ru/img_data/886/8863061.gif


http://www.en-store.ru/upload/shop_1/3/0/1/item_301/shop_property_file_301_145.jpg


Для центробежных агрегатов КПД составляет приблизительно 0.6-0.7 для маломощных моделей и для более совершенных, мощных агрегатов – 0.93-0.95.

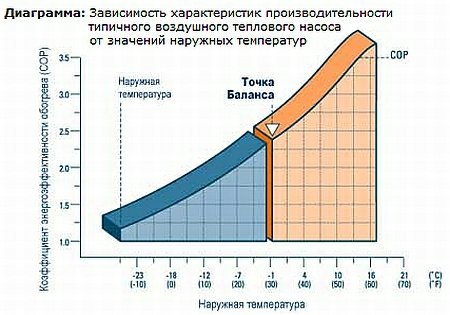

Точка баланса

Кроме материалов, мы должны постоянно давать ссылку на температурные условия работы насоса.

Так с повышением температуры воды напор буде постоянно уменьшаться

Диаметр труб магистрали также влияет на напорные и производительные характеристики насоса. Чем меньше диаметр трубы, тем увеличивается скорость потока воды при неизменной подаче, следовательно, давление в трубе будет меньше и увеличивается потеря напора

На величину напора и целость насосной камеры агрегата большое влияние оказывают кавитационные явления в потоке жидкости которые не только снижают непрерывность потока, но могут нанести значительный урон конструкции насоса и в некоторых случаях разрушить агрегат. Кавитационный «взрыв» одного маленького пузырька пара в воде разрушают стенки насоса тысячами килограмм своего ударного действия, нарушая целостность и приводя к коррозионным потерям стенок насоса и лопаток рабочего колеса.
