Устройство насоса системы отопления

Устройство насоса системы отопления

Работа автономной отопительной системы может быть эффективной при малых площадях обогрева до 100 кв. метров, без дополнительных вертикальных ответвлений.

Многоэтажные строения и помещения большой площади требуют более интенсивного теплообмена с подачей теплоносителя под повышенным давлением с увеличением

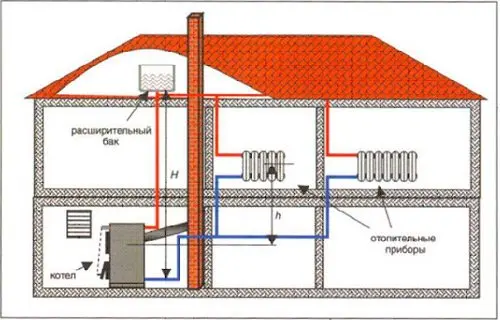

Устройство отопления в доме

 скорости потока.

Если вы хотите самостоятельно обеспечить дом теплом, то позаботьтесь о покупке дополнительного циркуляционного насоса к общему оборудованию отопительного котла, трубопроводов, теплового гидроаккумулятора и ряда радиаторов

Такое дополнение даст вашей системе отопления ряд преимуществ:

  1. Усиливается интенсивность отдачи тепла от теплоносителя через трубы и радиаторы в помещения;

  2. Увеличивается возможность системы отопления по перемещению теплоносителя на большую сеть трубопровода с увеличением высоты подачи;

  3. Экономия топлива и электричества;

  4. Возможность регулирования количества температуры в помещениях и задания режимов обогрева;

  5. Бесшумность работы системы отопления в целом с использованием пониженных режимов мощности котла и магистрали.


Конструктивные разновидности моделей циркулярных насосов

Для различных конкретных тепловых систем с разными характеристиками могу применяться насосы моделей с 3-хпозиционным переключателем мощности электродвигателя, с «мокрым» или «сухим» ротором, агрегаты со встроенными автоматическими системами по управлению работой насосов и всем температурным режимом с заданными параметрами работы. Все насосы циркуляционного типа с центробежными рабочими колесами с одной или более ступенями лопаток на рабочем колесе.

Различаются по применению в разных условиях агрегаты конструкцией ротора: «мокрым» - с охлаждением ротора перекачиваемой жидкостью теплоносителя и «сухим» ротором, когда охлаждением двигателя занимается автомат по предельным температурам и воздушное охлаждение в решетках электродвигателя.

Корпуса всех насосов выполняют из литья серого чугуна с эмалевым антикоррозийным покрытием, наносимым методом порошкового напыления. Лопатки и вал рабочего колеса – из нержавейки, подшипники – из графитокерамики.

Основное отличие насосов с «мокрым» ротором, что теплоноситель поступая в насосную часть агрегата под давлением проникает в середину ротора электродвигателя, Схема роторатем самым охлаждая его и оставляя электрическую статорную часть насоса в сухом состоянии за счет уплотнений и разделительного стакана из нержавейки. Такой вид насосов устанавливается непосредственно в магистраль отопления перед котлом на магистрали обратки последовательно или параллельно через систему байпасов (ответвлений от основной магистрали) через соединительные патрубки малого сечения.




Насосы с «мокрым» ротором устанавливаются строго по линии прохода теплоносителя с горизонтальным размещением ротора. Электродвигатели таких агрегатов рассчитаны на постоянную подачу однофазного переменного тока напряжением 220-230 В/50 Гц, которое должно защищаться надежным стабилизатором напряжения или мощным источником бесперебойного питания (ИБП).

Циркулярные насосы с «сухим» ротором более мощные, имеют ряд автоматов регулирования режимов и применяются, в основном, в более обширных по площади отопления помещениях с увеличенной разветвленностью магистралей отопления по горизонтали и вертикали. Они крепятся в системе за счет фланцевых соединений большого диаметра в любой плоскости.
