Устройство отопительной системы дома и схема установки насосов в ней


Устройство отопительной системы дома и схема установки насосов в ней

Проживая в частном автономном строении, построенном на природе, в тишине, в далеке от шумной и нервозной обстановки урбанизированных городов – это истинное благо для любой современной семьи.

Но в отрыве от благ цивилизации человек всегда остается ребенком, который уже познал блага комфортного проживания с постоянной подачей воды по трубам водоснабжения и, в том числе, с горячим водообеспечением, электричеством, теплыми батареями в холодное время года, ни говоря уже о других благах, которые дают право чувствовать себя частицей этого мира.

Различия способов обогрева помещений

Разберем разные способы (схемы) циркуляции теплоносителя в разного вида системах отопления современных помещений. Именно, современных. Без применения дедовских печек и каминов – как минимум, системы водяного отопления с применением различных способов разводки и возврата охлажденной воды обратно в котел нагрева.

Теплоноситель (вода, различные антифризовые присадки и смеси) в системах отопления движется по замкнутому кругу, проходя цикл нагрева в котле, заполнения труб магистрали и емкостей радиаторов, охлаждения и возврата в котел нагрева – обратный ток. Этот цикл может протекать естественным путем циркуляции за счет разности давления нагретого и остывающего теплоносителя и искусственно созданного уклона (стока) по всей линии прохождения нагретой жидкости по системе обогрева.

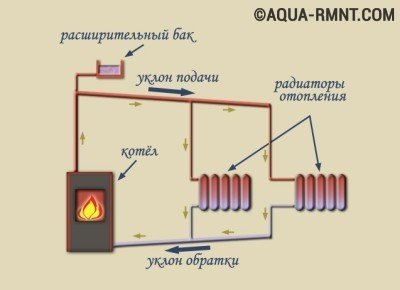

Это самый простой способ проводки теплотрассы в помещениях, показывающая схему автономного обогрева жилья с естественной циркуляцией теплоносителя в однотрубной системе с уклоном до 5 градусов.

При принудительной циркуляции теплоносителя, которая дает множество практических выгод для пользователей, в схему включается минимум один циркулярный насос с «мокрым» или «сухим» ротором (смотрите статьи по устройству циркулярных насосов и их различии).

При этом уже не обязательно сохранять специальный наклон в прокладке труб системы отопления, теплоотдача в теплоносителе происходит намного интенсивнее, появляется возможность создания дополнительного давления в трубах, чтобы провести ряд разветвлений магистрали как по горизонтали, так и в вертикальной плоскости, тем самым увеличивая площади отопления.

Единственное, о чем нужно будет обеспокоиться, так это о бесперебойном электропитании этого агрегата, что может быть компенсировано обязательными способами защиты электроснабжения автоматики котла обогрева.

Одно- и двухтрубные схемы разводки магистралей отопления

В однотрубных схемах отопления теплоноситель перемещается по трубам и радиаторам отопления последовательно, заполняя новой порцией тепла все новые объекты магистрали.

Такую схему разводки в системах отопления применяют при малом бюджете на обеспечение работ, экономя на этом материалы и денежные средства.

При этом мы получаем ряд негативных последствий такой прокладки:

  1. Отсутствует возможность выборочного распределения теплоносителя по радиаторам;

  2. На конечных по схеме точках обогрева получаем недостаток тепла в теплоносителе, которое тратится в предыдущих секциях радиаторов. Чем дальше от котла обогрева, тем холоднее батареи и трубы системы

Такая схема в народе получила имя «Ленинградка», когда за счет экономии средств на прокладку труб, мы неэффективно теряем тепло, которое не доходит до крайних точек системы в полной мере, с теми параметрами с которыми оно вырабатывается котлом.

Двухтрубная схема разводки системы отопления, которая имеет прямое подключение каждой секции радиаторов к котлу и свою обратку, что ведет к увеличению количества труб, примерно, в 2 раза, в свою очередь разбивается на горизонтальную и вертикальную схемы работы. Причем последняя включает в себя элементы первого способа. Эта схема имеет 2 варианта проводки: вертикальную двухтрубную схему разводки с нижним отводом теплоносителя и вертикальную двухтрубную схему разводки с верхним отводом теплоносителя.

Вертикальная двухтрубная схема разводки с нижним отводом теплоносителя включает в себя:

  1. Двухтрубную схему разводки первого этажа дома со своей системой обраток;

    Схема отопления
  2. Вертикальные стояки нагрева и возврата охлажденного теплоносителя до верхней точки с расширительным баком (тепловым гидроаккумулятором) с разветвлением

  3.  на последующих этажах здания.

При этой схеме обогрева каждый радиатор имеет трубопровод возврата остывшего теплоносителя в общий трубопровод обратки и тепло идет с нижних элементов магистрали с возвратом остывшего теплоносителя с верхней точки системы.

Вертикальная двухтрубная схема разводки с верхним отводом теплоносителя позволяет подавать теплоноситель сразу к верхней точки вертикальной магистрали, чтобы теплоноситель мог спускаться самотеком по стояку, обеспечивая теплом все радиаторы на этажах здания и возвращаться по трубам к котлу нагрева.

В этих схемах обязательно используется энергетические возможности циркуляционных насосов, при чем, чем больше этажность здания, тем увеличивается количество и мощностные характеристики этих агрегатов.

!Не забывайте обустроить в обеих схемах отопления с вертикальными стояками расширительных тепловых накопителей (гидроаккумуляторов) и кранов слива и стравливания воздушных пробок на всех радиаторах верхнего этажа дома!
