Видео отбор, установка и работа водяной насос для скважины

Видео отбор, установка и работа водяной насос для скважины

Часто нас просят рассказать и, по возможности, показать, как подбирается и работает насос в скважине, как его опустить и закрепить в скважине, как происходит его подсоединение к системе водообеспечения автономно стоящего дома, какие модели выбрать и по каким критериям производят этот отбор.

Подборка и установка скважинного насоса

Подбор подходящей модели насоса зависит от паспортных данных самой скважины, где указаны технические данные по диаметру скважины, глубине водонесущего слоя, динамическому слою воды залегания и другие характеристики воды и сооружения.

Выбор модели скважинного насоса зависит от:

  1. Типа насоса (вибрационный, центробежный или винтовой);

  2. Производительности агрегата, которое влияет на количество воды, поступающей в ваш дом за определенный промежуток времени;

  3. Создание напора воды;

  4. Материал, из которого выполнен корпус и двигающиеся детали насоса;

  5. Диаметр агрегата;

  6. Мощностные и расходные характеристики электродвигателя агрегата и его электрозащита от воды;

  7. Класс защиты электрокабеля насоса, если он вообще присутствует в комплекте, и состав его оплетки (пищевая или техническая);

На примере украинского насоса моделей Водолей можно получить обзор его технических характеристик, которые могут влиять на его установку и использование в качестве перекачивающего устройства в скважине.

На величину создания напора влияет количество ступеней крыльчаток вала рабочего колеса насоса. Чем больше ступеней, тем больший напор, соответственно, выше и дальше мы можем транспортировать воду с определенным расходным давлением в системе.

Есть модели с наружным управлением – пульт управления с конденсатором пуска, есть серия агрегатов автоматически управляемая по уровню воды в скважине.

Фирма Grundfos выпускает отличные скважинные насосы с большой линейкой технических возможностей с одной крыльчаткой рабочего колеса и многоступенчатые, которые могут поднять до 10 куб. м /час воды со 100 и более метров скважины, что вполне подойдет для семьи, живущей в 2-х и более этажном доме.

Есть много моделей насосов, оборудованных автоматами защиты от перегрузки (перегрева) двигателя, по потоку воды – «сухому» ходу и давлению, с частотными преобразователи, когда можно обойтись без установки гидроаккумулятора.

С такой автоматикой насос плавно запускается, поддерживать постоянное давление в системе водоснабжения и так далее. В конструкции этих насосов уже предусмотрен обратный клапан и вам уже не придется заботиться об установке этого устройства, чтобы вода не уходила из трубопровода при выключении двигателя.

P.S.Дополнительно при покупке насоса поинтересуйтесь насчет наличия гарантийных мастерских недалеко от вашего дома, чтобы не пришлось далеко обращаться за помощью в случае выхода агрегата из строя. Часто гарантийные мастерские отказываются от гарантийного обслуживания агрегата по причине не выдерживания рекомендованного состава воды при работе устройства, но так как зачастую совершенно чистой воды без засоленности в наших скважинах не встретишь, то это может оказаться проблемой при бесплатной починке агрегата.

Как обустроить кессон для установки насоса и всего оборудования

Есть 2 варианта постройки кессона:

  1. Наружный, выполненный из кирпича или других материалов и утепленный от замерзания системы отвода воды;

  2. Заглубленный, выполненный из бетонных колец или пластика.

Внутренний диаметр колец должен быть не менее 1.5 метров. Если этот объем меньше, то это очень усложнит проведение каких-нибудь профилактических работ по обслуживанию насоса, размещению дополнительного оборудования и автоматики управления работой агрегата.

Заглублять кессон нужно не менее 1-го метра, чтобы не утеплять его внутреннюю емкость, но нужно учитывать метра 2, чтобы нормально было работать в этом объеме.

Если есть риск затопления кессона близко лежащими грунтовыми вода, то кессон лучше делать или из сплошной пластиковой конструкции с обваловкой цементным раствором или устанавливать кессон наружного типа из металла толщиной минимум в 3 мм или из кирпича. Не забывайте об герметизации и утеплении кессона.

Магистраль от кессона проводите прямо из оборудованной емкости на глубине промерзания грунта 1.2-1.5 метра. Можно проложить оболочку вместе с трубопроводом с дополнительным обогревом. Не забудьте про отвод «огороднического», поливочного крана снаружи кессона.

Утепление кессона можно провести 2-мя способами; нагревательным кабелем с датчиками температуры, при помощи изолятора из енергоплекса или пленочного электрообогревателя через термостат.

P.S.Кессон должен обязательно герметично закрываться крышкой. Дополнительное оборудование в зависимости от площади кессона можно установить в нем же или вынести все устройства в подвальное помещение дома.

Варианты схем подсоединения насоса к автоматике систем защиты

Первое правило – никогда не используйте насос, который по своим техническим показателям не может поднять воду с заданной глубины, транспортировать ее по трубопроводу до гидроаккумулятора, который также настроен на определенное давление не менее 1.5 атм, а это дополнительные 15 метров напора. Иначе ваш агрегат будет все время работать на пределе своих технических возможностей и очень скоро выйдет из строя, а это уже выкинутые деньги!

Предлагаю использовать дополнительную открытую емкость типа резервуара, в который без излишней перегрузки насос будет закачивать воду. Руководить включением/выключением скважинного насоса может пульт управления по нижнему и верхнему уровню заполнения резервуара водой. Уже из этого резервуара воду в дом подает насосная станция с поверхностным насосом, оборудованным автоматикой по давлению и сухому ходу.

При нормальных технических условиях работы скважинного насоса расширительный бак и система автоматического управления агрегатом находится в теплом техническом помещении (кессоне или в подвале дома) и работает напрямую.

Комплект автоматической подачи воды в дом от скважинного насоса состоит из:

  1. Глубинного агрегата подкачки (скважинного насоса);

  2. Реле давления с гидроманометром;

  3. Гибкого соединительного шланга;

  4. Гидроаккумулятора с постоянным давлением воды на выходе;

  5. Соединительных фитингов.

Может быть вариант использования частотного преобразователя вместо бака и реле давления с манометром. Такая схема намного проще в укладке и надежнее в эксплуатации. При этом функции плавного пуска мотора, постоянства давления воды ложатся на преобразователь скорости вращения вала электродвигателя за счет изменения частоты поступающего в двигатель напряжения. Этот универсальный блок стоит дороже, но при его эксплуатации в системе водоснабжения экономится до 50% электроэнергии.

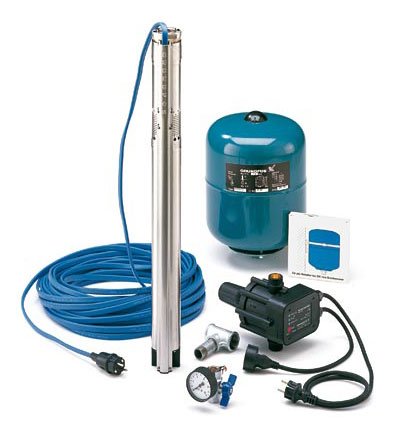

Можно приобрести полный комплект скважинного насоса со всеми автоматическими устройствами, при покупке которого у вас больше не будет нерешенных задач по обеспечению автоматической подачи воды из скважины в дом. Комплект оборудования состоит из:

  1. Скважинного насоса с электрическим кабелем с водостойкой оплеткой изоляции;

  2. Бака гидроаккумулятора небольшой емкости, который гасит все возможные явления образования гидроударов;

  3. Блока реле давления с манометром;

  4. Частотного преобразователя.
