Описание и предназначение системы автоматического управления работой насосов Джилекс КРАБ

Джилекс КРАБ (Комплексное Решение Автоматизации на Баке) является автоматической системой поддержания заданного давления воды в магистрали с ее предварительной фильтрацией. Система КРАБ Джилекс выполняет автоматическое включение и выключение нагнетающего насоса в зависимости от настройки давления в водной магистрали с одновременной фильтрацией воды от вредных примесей.

Разработаны и изготавливаются системы комплексов на российском ООО «Джилекс» в городе Климовск под брендом Jeelex в 2-х комплектациях:

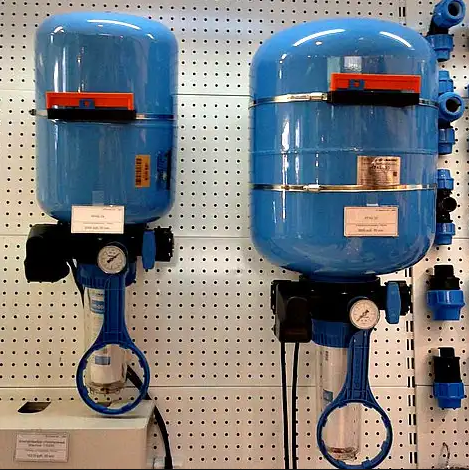

• Джилекс КРАБ 50 с баком объема 50 литров;
• Джилекс КРАБ 24 с баком на 24 литра.

Автоматика КРАБ 50 и КРАБ 24 ничем не отличаются по своему составу и характеристикам.

Особенности системы и ее преимущества. Плюсы и минусы

Все комплекты системы Джилекс КРАБ постоянно получают самые положительные отзывы от наших покупателей.

Преимущества использования системы КРАБ. Плюсы:

• Минимальное количество элементов автоматики управления работой насоса;
• Нет необходимости предварительной настройки насоса или другого оборудования перед включением системы КРАБ в работу;
• Возможность подключения автоматической системы на любом участке водной магистрали без учета направления водного потока;
• Возможность работы с однофазными насосами всех типов;
• Энергосбережение установки до 25%;
• Одновременное подключение нескольких точек отбора (для моделей КРАБ 24 – 1-2 точки, для КРАБ 50 – 2 и более);
• Простота и надежность конструкции;
• Наличие встроенного шарового крана и обратного клапана;
• Универсальность монтажа установки;
• Наличие запаса воды в гидроаккумуляторе;
• Наличие настраиваемого реле давления;
• Наличие механического водяного манометра;
• Применение экологически чистых материалов в конструкции гидроаккумулятора и систем автоматики и фильтрации;
• Наличие специальной шкалы календаря для определения времени замены фильтров;
• Получение на выходе чистой от примесей воды, пригодной в пищу.

Минусы:

• Обязательное соблюдение правил установки розетки УЗО и предохранителей, при подсоединении системы к электросети квалифицированным электриком;
• Нельзя использовать систему при температурах ниже +1 С и температуры воды в магистрали +35 С.

Основные элементы комплекса и их взаимодействие

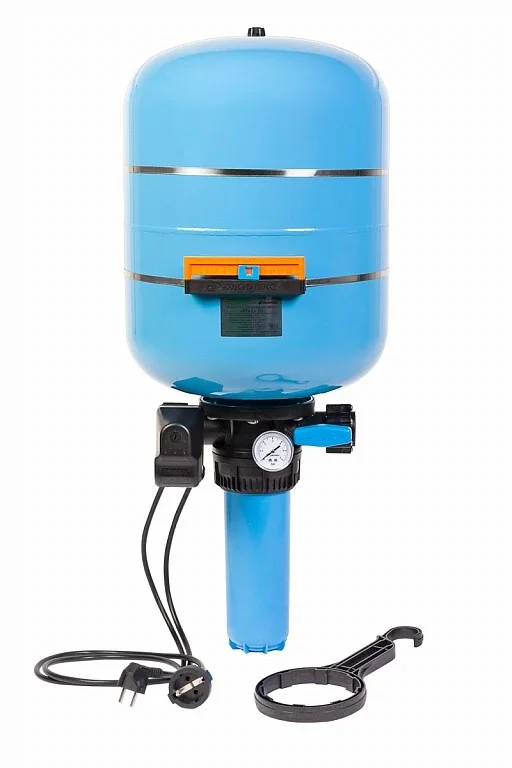

Комплект автоматики Джилекс КРАБ 50 (КРАБ 24) собран из нескольких взаимосвязанных элементов конструкции:

• Гидроаккумулятор (1) из стали, покрытой антикоррозийной эмалью, внутри оборудован съемной бутилкаучуковой мембраной (2) и ниппелем подкачки-стравливания воздуха (3);

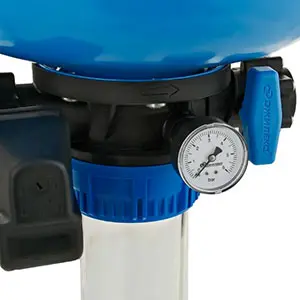

• Пластиковый корпус автомата системы (4) имеет место подсоединения фланца мембранного бака и наружную резьбу для соединения с гайкой пластиковой колбы картриджа фильтра (10). Тут же размещены резьбовые штуцеры с внутренней резьбой на 1 дюйм (5), шаровой аварийный клапан (6), обратный клапан (7) и механический водяной манометр (8);

• Главный автоматизированный узел системы – реле давления (9) имеет электрические выводы для собственной подпитки от однофазной переменной сети 220 В и питания электронасоса;

• Специальный пластиковый ключ для снятия колбы с фильтрующими элементами (11);

• Стальной хомут с кронштейном крепления всего комплекта в вертикальном положении (12);

• Пластиковая площадка для крепления шкалы датировки с ползунком для фиксирования отметки даты замены фильтра (13);

• Бронзовые заглушки на ¼ (14) и ¾ (15) дюйма дают возможность осуществления реверса водяного потока;

• Силовой электрокабель с вилкой соединения автоматики с сетью (16) и отдельный кабель розетки (17) для подсоединения насоса.

Автоматика Джилекс КРАБ 50 (КРАБ 24) через реле давления сама включит насос, если давление в магистрали водоснабжения дома упадет за нижний настроенный порог. Так насос начнет пополнять систему водой. Если нет расхода воды (краны закрыты), насос заполняет мембранный бак до создания давления в магистрали, равное верхнему порогу настройки. При этом насос отключается. При открытии расходных кранов начинается расход воды из гидроаккумулятора, что приведет к падению давления воды в магистрали до нижней настроенной отметки – реле опять включит насос в работу.

Одновременно с автоматизацией процесса включения-выключения насоса, комплект прогоняет поставляемую воду через фильтрующий элемент в колбе. Таким образом вода, поступающая в краны отбора, очищается от вредных примесей и становится пригодной для питья.

Комплект поставки

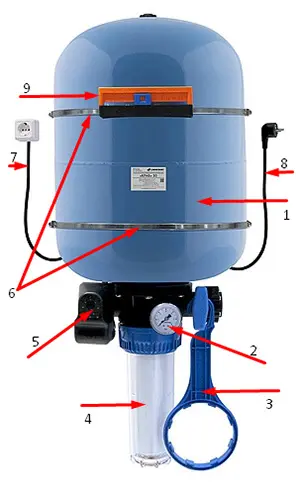

В набор комплекта поставки Джилекс КРАБ 50 и КРАБ 24 входят:

1. Мембранный бак на 24 или 50 л -1 шт.
2. Механический манометр – 1 шт.
3. Специальный ключ для снятия колбы фильтрующего элемента – 1 шт.
4. Колба фильтра с картриджем – 1 шт.
5. Реле давления – 1 шт.
6. Хомуты крепежной системы – 1шт.
7. Силовой электрокабель с розеткой для подсоединения насоса – 1 шт.
8. Силовой электрокабель с вилкой для реле давления – 1 шт.
9. Шкала датировки замены фильтра – 1 шт.
10. Инструкция по эксплуатации – 1 шт.
11. Транспортировочная тара – 1 шт.

Порядок монтажа и подключения

Автоматический комплект Джилекса крепится к вертикальной стене при помощи кронштейна с хомутами. Подвесная система рассчитана на вес всей конструкции с учетом заполнения бака водой. Для этого выберите подходящую стену, чтобы она могла выдержать такую нагрузку. Приложите кронштейн к стене и сделайте разметки для сверления отверстий для крепежных дюбелей (шурупов).

Установите кронштейн на стене и закрепите в нем бак системы при помощи стальных хомутов из комплекта поставки. На креплении гидроаккумулятора к системе есть стрелка направления потока воды. Необходимо сориентировать систему в нужном направлении к общей магистрали. Если возникнет потребность поменять положение системы, достаточно, просто, развернуть систему в нужном направлении.

Все сгоны в системе не требуют дополнительной изоляции от протечек, так как в них стоят резиновые уплотнения.

Вместо заглушек можно устанавливать дополнительные элементы автоматизации водообеспечения дома от бренда Jeelex.

Чтобы избавиться от попадания воздуха в магистраль во время остановки насоса, нужно установить дополнительный обратный клапан за выходным патрубком качающего элемента системы.

Установите насос, как рекомендовано в его инструкции. Источником электроэнергии для него будет розетка автоматизированного комплекса. Проверьте все водные соединения КРАБа. Теперь можно подключать его к сети 220 В через кабель с электровилкой. Все. Можно пользоваться системой в автоматическом режиме и всегда иметь чистую воду с выбранным напором.

Механическая регулировка реле давления КРАБа производится согласно инструкции по эксплуатации комплекса.

Возможные неисправности и их устранение

Основные критерии выбора

Автоматизированная система КРАБ подходит для использования в сочетании с любыми однофазными бытовыми насосами. Различие моделей КРАБ 24 и КРАБ 50 только в объеме гидроаккумуляторов и возможности подсоединения точек разбора. Системы с баком 24 литра могут иметь до 2–х точек отбора, 50 литровые модели – от 2-х и более выходов воды. Есть различия в весе конструкций. КРАБ 24 легче КРАБ 50 ровно на 4 кг за счет размера бака. Системы автоматики у этих систем абсолютно одинаковые.
