Давление насоса. Теория и практика

Многие очень смутно представляют практическую работу того или иного типа насосов в зависимости от их классификации. Но это дело вполне разрешимое, если ознакомиться со статьями, расположенными в подразделе сайта интернет-гипермаркета NASOSOV.BY «Статьи», которые конкретно рассказывают, на каком принципе работают те или иные типы насосов: «Классификация насосов согласно их конструкции», «Насос. Объемные насосы», «Насос. Динамические насосы (продолжение)».

Теперь попробуем рассказать, что такое давление, создаваемое насосом. Практически, объясним, что такое напор, который может создать агрегат на выходе и на что он влияет.

Что такое давление и напор, которые может создать насос

При своей работе насос создает прирост удельной энергии жидкости, которую он перекачивает, другими словами потенциальную энергию, относительно к 1 кГ массы воды.

Полная ее величина для полного объема раствора при входе в агрегат зависит от входного сечения трубопровода приемника «S1», удельной плотности потока «p» и скорости прохождения потока «v». Тогда, если сечение взять за величину центра сечения трубопровода Z1формулу удельной энергии на входе в насос: Э1 = Z1g + p1/q +v12/2.

Теперь выведем формулу удельной энергии потока на выходе из насоса при сечении трубопровода S2, тогда при аналогичных данных, как для сечения 1-1 получим: Э2 = Z2g + p2/q +v22/2, соответственно легко вычислить прирост энергии потока при работе насоса:

Э2 – Э1 = p/q = (Z2 – Z1)g + (p2 – p1)/q + (v22 – v12)/2 и вот получаем формулу давления насоса «Р»: p = (Z2 – Z1)gq + (p2 – p1) + q(v22 – v12)/2

Теперь можем показать формулу от понятия «напор жидкости», в каждом сечении трубы (на входе в насос и на выходе из него): Н = (Z2 – Z1) + (p2 – p1)/qg + (v22 – v12)/2g.

Если верить этой формуле, то напорные возможности насоса состоят из суммарной величины манометрического напора + разность квадратов скоростей потока жидкости во всасывающем и напорном патрубках агрегата.

Проектировщики насосов рассчитывают величину напора будущего агрегата по формуле:

Н = Нг.в. + Нг.н. + hп.в. + hп.н., где уже Нг.в и Нг.н - геометрические высоты соответственных патрубков – всасывания и нагнетания, а hп.в. и hп.н – потери напора в соответствующих трубопроводах – всасывающем и напорном (нагнетающем).

Отсюда видно, что напор, который может развить насос равняется суммарной величине геометрических высот всасывающего и нагнетающего патрубков + суммарное значение потерь напора жидкости при ее движении от приемного резервуара (емкости) до места вытекания струи из нагнетательной магистральной трубы.

Практическое использование возможности насоса по созданию определенной величины давления, напора

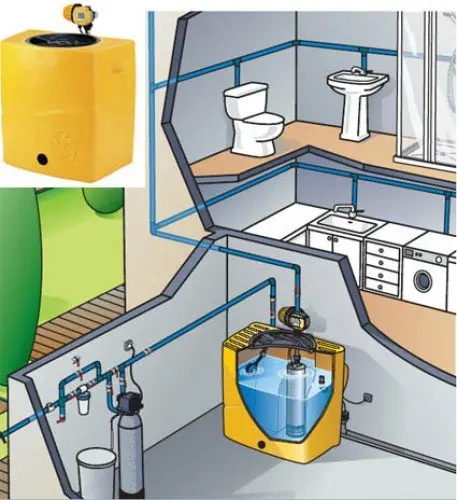

На практике, когда мы выбираем насос, то сразу обращаем внимание, на какую высоту он может поднять столб воды определенного давления, чтобы примерно знать, сможет агрегат доставить воду к расходным кранам на втором (примерно) этаже вашего автономного дома. Или как справится насос с поднятием воды со скважины глубиной в 100 метров.

Мы уже все давно видели такие графики в инструкциях по эксплуатации того или иного насоса и не хотели понять, что на них изображен процесс изменения напора насоса в зависимости, например, от производительности.

Оказывается, чем больше воды насос выдает в нагнетающий патрубок, тем будет меньше величина напора струи воды при открытых кранах расхода. Напор можно измерить на выходе из насоса, а с увеличением высоты подачи воды (а так же при увеличении длины горизонтальных участков), напор от насоса будет пропорционально уменьшаться на определенную величину.
