Электромагнитные клапаны для воды

Современные средства автоматизации позволяют управлять процессами подачи воды, газа и пара дистанционно в нуждах, как сложных индустриальных технологических, так и в домашних, чисто, бытовых процессах.

Электромагнитный клапан, имеющий в своей конструкции соленоидный клапан, в полной мере отвечает этим требованиям дистанционного управления подачей сжиженных и газообразных веществ.

На современных производствах, в работе котелен, в процессах отопительных систем, подачи и слива воды, в промышленности, сельском хозяйстве, на предприятиях питания и в быту широко применяются различные модели электромагнитных клапанов.

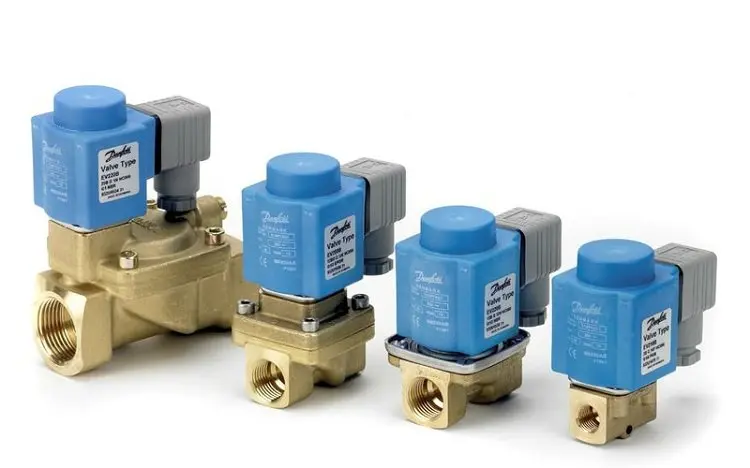

Среди всего множества конструкций, электромагнитный клапан для воды занимает особое, первостепенное значение. Розничная и оптовая покупка электромагнитных клапанов этого типа занимает на нашем рынке приоритетное положение. Соленоидный клапан легко устанавливается, регулируется и прост в эксплуатации и обслуживании. В некоторых устройствах применение этих конструкций нельзя заменить другими агрегатами.

Полный список мест применения клапанов с электрическим управлением трудно перечислить, как в промышленности, малых производствах, так и в бытовом использовании в различных видах домашней техники.

Где применяются электроклапаны

Как уже было сказано, применение соленоидных клапанов очень обширное. Мы можем наблюдать их действия в газо- и нефтеперегонке, в поливе и орошении сельхозугодий, поении скота, работе газовых и тепловых котельных, в перенаправлении потоков газа и воды по нескольким направлениям на промышленных и сельскохозяйственных предприятиях.

Соленоидный клапан для воды:

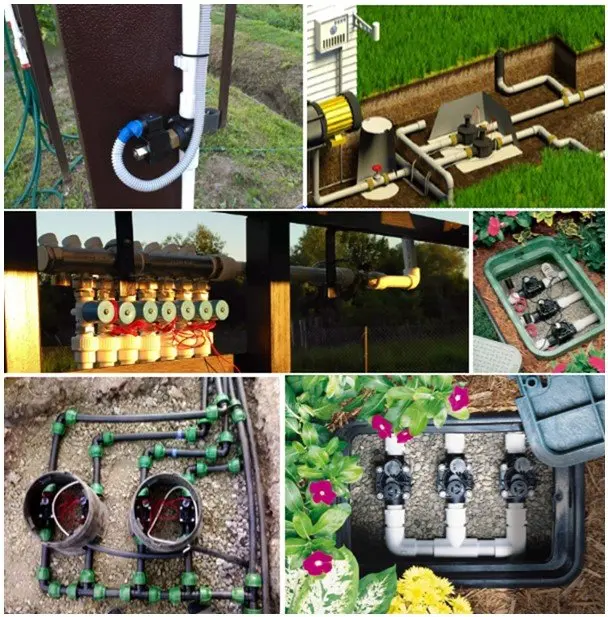

• помогает садоводам и жителям коттеджных построек при поливе и орошении своих дачных и приусадебных участков;
• при подаче воды на различные бытовые гидроустановки: автоматические посудомойки,
стиральные машины, душевые кабины и сливные бачки;
• при подаче воды и газа в системы обогрева, к котлам и бойлерным установкам;
• для распределения подачи воды в канализационные системы частных и промышленных зданий для обеспечения работы туалетов и душевых кабин в местах общего пользования;
• на малых моечных предприятиях регулирует подачу воды при мойке техники;
• в пекарях - для обеспечения процесса выпечки хлебобулочных изделий;
• в частных и общественных заведениях питания при приготовлении кофе в комбайнах по дозированию воды для заварки в точном дозировании подачи кипятка и многих других отраслях и видах деятельности человека.

Электрические клапаны не только распределяют, но и регулируют количество подаваемой воды и газа к каждому потребителю и внутри гидро и газовых установок.

Мы ежедневно пользуемся бытовыми автоматическими гидромашинами, но даже не задумываемся о том, что внутри этих конструкций установлен электромагнитный клапан, а то и несколько одновременно, для выполнения целого ряда процессов.

Для примера, в быту используют электромагнитный клапан для подачи воды для стиральной машины. Мы включаем это гидроустройство и тем самым подаем электросигнал на соленоидную катушку, которая открывает поступление воды в бак стиралки. А в процессе стирки, электроклапан на каждом этапе программы управляет подачей воды в нужном количестве внутрь машины из водной магистрали или сливом грязной смеси из стирального бака в канализационный коллектор.

Устройство и характеристики

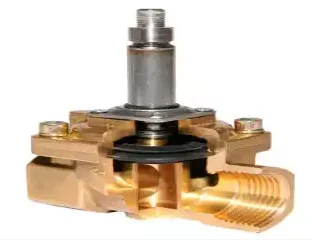

Устройство электромагнитного клапана зависит от его типа, но общий принцип работы этих электроустройств одинаков, в их конструкцию входят:

• Электромагнитная катушка - соленоид;
• Штекер или ввод электрического кабеля сети напряжения;
• Подвижный шток или плунжер;
• Возвратная пружина штока;
• Силовой плунжер с изолирующей прокладкой;
• Крышка мембранного отсека;
• Крепеж крышки;
• Возвратная пружина мембраны;
• Эластичная мембрана;
• Корпус соленоидного клапана.

К характеристикам электромагнитных клапанов относится ряд технических параметров, которым отвечает та или иная конструктивная модель изделия. К этим параметрам относятся:

Давление. Манометрическая величина превышения давления внутри жидкости над воздушным (атмосферным) давлением, которые зависят от:

• Дифференциала давления – разницы давлений на входе и выходе изделия.
• Для электроуправляемых конструкций давление на входе должно быть всегда выше давления на выходе из устройства.Материала мембраны.
• Диаметра отверстия для прохода жидкости.
• Конструктивных и физических особенностей уплотнительных материалов.
• Мощности электромагнитной катушки и применяемого вида тока, подаваемого на соленоидный пакет управления.

Расход жидкости или пропускная возможность соленоидного клапана (Kv), которую определяют экспериментальным путем на каждом производстве конкретных моделей клапанов. При этом берется чистая вода с температурой +20 С и в течении часа прогоняют через открытое тело установки при разнице давлений на входе и выходе (дифференциал) в 1 бар и просчитывают эту величину.

Зная коэффициент пропускной возможности (Kv) можно вычислить расход воды по формуле:

• Q – величина расхода воды в метрах кубических за час работы устройства;
• Kv – практически измеренный коэффициент пропускной возможности установочной модели электроклапана, измеряемый в кубических метрах за час работы;
• ΔP- дифференциальная величина давления;
• ρ – величина плотности жидкости при данной температуре, измеряемая в  кг/м³.

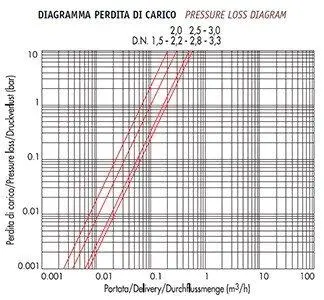

На основе этих расчетов на каждый клапан производитель делает дифференциальную диаграмму потерь:

Время срабатывания механизма клапана, которое зависит от типа и вида конструкции электрически управляемого клапана и от применяемого напряжения на соленоидную катушку;

Время, затраченное на реакцию клапана после получения электросигнала – зависит от выбранной конструкции и вида клапана, а также применяемых дополнительных вспомогательных механизмов внутри устройства.

Принцип работы

Принцип работы электромагнитного клапана для воды пилотного (непрямого) действия можно понять по приложенным схемам устройства. Независимо от типа применяемой модели электрического клапана (нормально закрытая, нормально открытая или с бистабильным управлением), эта работа электрически управляемого клапана будет выглядеть примерно в следующем порядке:

1. Электромагнитный клапан первоначально закрыт и на катушку еще не поступал электросигнал. Вода заперта во входной части клапана штоком с прокладкой;
2. При поступлении электросигнала на катушку, в соленоиде возникае.т электромагнитная сила, которая втягивает шток (плунжер) во внутрь катушки, тем самым создавая пространство между штоком и пространством над мембраной. Давление под мембраной пересиливает давление сверху и открывается проход для перелива жидкости через тело клапана.

При открытом кране этот же процесс протекает в обратном порядке – плунжер выталкивается из тела соленоида и открывает доступ давления воды над мембраной и совместно с усилием пружины закрывает проход воды через тело клапана.

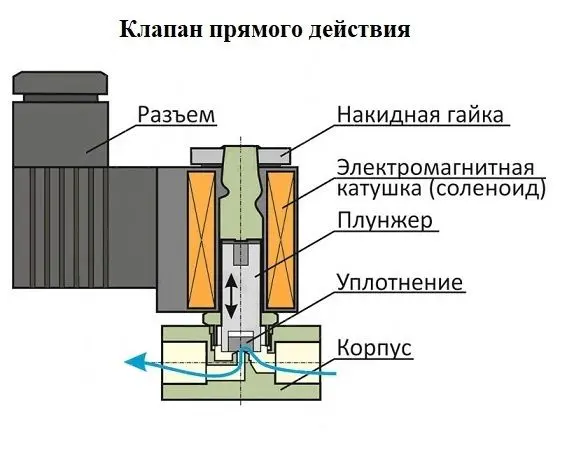

1. При подачи сигнала (электроцепь замкнута) на соленоид, шток втягивается во внутрь катушки и открывает проход жидкости из-за разницы давления от входной части на выход из клапана;
2. при прекращении подачи сигнала на катушку соленоида (электроцепь разомкнута) пружина возвращает шток на свое место и седло клапана перекрывает проток жидкости через тело клапана.

Электромагнитный клапан может быть выполнен в разных видах конструкций:

• соленоидный клапан седельчатого вида;
• клапан с использованием мембранного плавающего усилителя;
• клапан с использованием мембранного усилителя с принудительным подъемом;
• электроклапан поршневого вида;
• клапан шиберного вид;а
• клапаны шарнирные;
• клапаны рычажные;
• соленоидные клапаны тарельчатого вида;
• клапаны золотниковые.

По виду подаваемого тока на индукционные катушки соленоидные клапаны могут быть разделены на:

• установки с постоянным током в сети, что характерно для изделий, где нет больших давлений и нет надобности в создании большой силы электромагнитного излучения;
• изделия для сетей с большими давлениями используют переменный сетевой ток для создания электромагнитного поля большой величины действия на шток или мембрану, чтобы преодолеть большие нагрузки сопротивления водной или газовой среды.

Также, электромагнитные клапаны подразделяются по рабочему положению штока на:

1. Нормально закрытые;
2. Нормально открытые;
3. Бистабильные – с переключением положения штока в зависимости от поступающего сигнала электроимпульса.

Нормально закрытые

Электромагнитный нормально закрытый клапан для воды имеет при обесточенной катушке закрытый штоком клапан, перекрывающий поток жидкости. При подаче электросигнала на катушку соленоида, шток с клапаном открывают этот проход.

Нормально открытые

Соленоидные клапаны для воды нормально открытые как, например, UNIPUMP серии BOX при обесточенной катушке селеноида находятся в открытом положении и жидкость имеет свободный проток по телу клапана. При подаче электросигнала, клапан со штоком перекрывают этот проход и поток жидкости останавливается.

Как подключить электромагнитный клапан

Электромагнитный клапан подсоединяется в систему трубопроводов установки в местах, где необходимо его включение для обеспечения управления потоком воды или газа, а также в местах распределения этих потоков по разным магистралям для обеспечения рабочих процессов одновременно нескольких устройств.

Процесс установки электрического клапана управления потоками жидкости и газа сводится к нескольким простым монтажным действиям. Это:

• Резьбовое соединение клапана в нужном месте с трубопроводом, где протекает жидкость или подается газ;
• Подсоединение электрической сети для обеспечения получения электрического сигнала на катушку соленоида;
• Возможное присоединение к электромагнитному клапану дополнительных устройств и передающих линий для продвижения электрических импульсов в цепи коммуникации сигналов управления;
• Обеспечение электромагнитного клапана средствами защиты от внешних воздействий на его работу.
• При установке электромагнитного клапана нужно соблюдать некоторый свод правил монтажа этих гидроэлектрических конструкций:

• Следить за тем, чтобы при установке конструкции она не находилась под напряжением, и катушка не испытывала дополнительных нагрузок;
• На электромагнитный клапан при монтаже не должны влиять внешние нагрузки от веса трубопровода и других узлов системы подачи воды;
• При отрицательных температурах воздуха на открытых, незащищенных пространствах следует закрывать соленоидную часть арматуры дополнительными защитными средствами;
• Если арматура клапана находится под постоянным воздействием солнечных лучей и осадков, необходимо позаботится об ее закрытии с помощью фумизированной ленты или гибкого изоляционного кабеля, других защитных средств.
