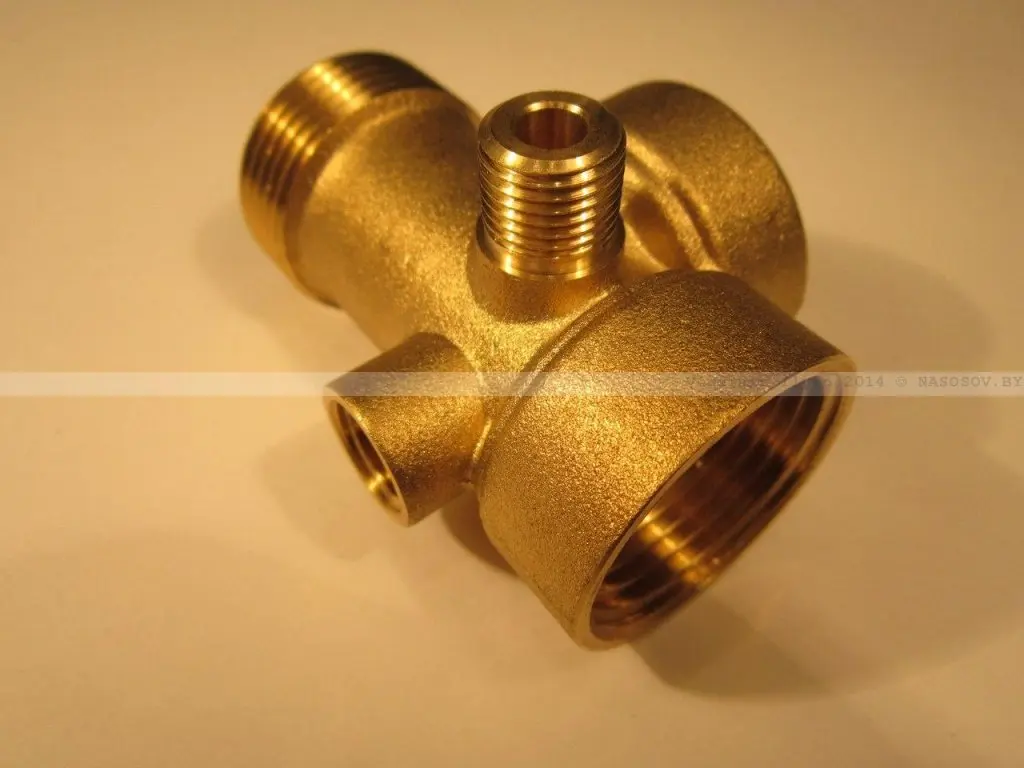

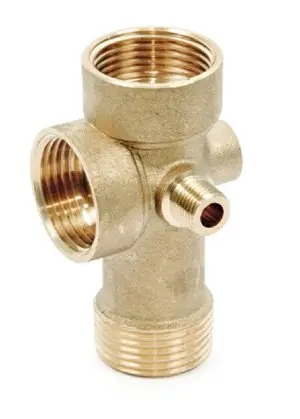

Фотографии пятиходового (пятивыводного) штуцера

Описание пятиходового (пятивыводного) штуцера

Пятиходовые (пятивыводные) штуцера используются для компактного подсоединения приборов и агрегатов, в частности, насосов, гидроаккумуляторов, манометров и реле, замеряющего давление воды. В основном они применяются в автоматических, работающих в автономном режиме, системах водного обеспечения индивидуальных жилищ и малых предприятий.

Для того, чтобы приобрести данный пятиходовой штуцер, либо другие аксессуары перейдите в каталог.

Пятивыводные штуцера изготавливаются из некоррозионных материалов – латунные отливки высокой чистоты и точности.

На пятиходовых штуцерах имеются одна наружная и 2 внутри нарезные трубные соединения для подсоединения агрегатов с резьбой в 1 дюйм.

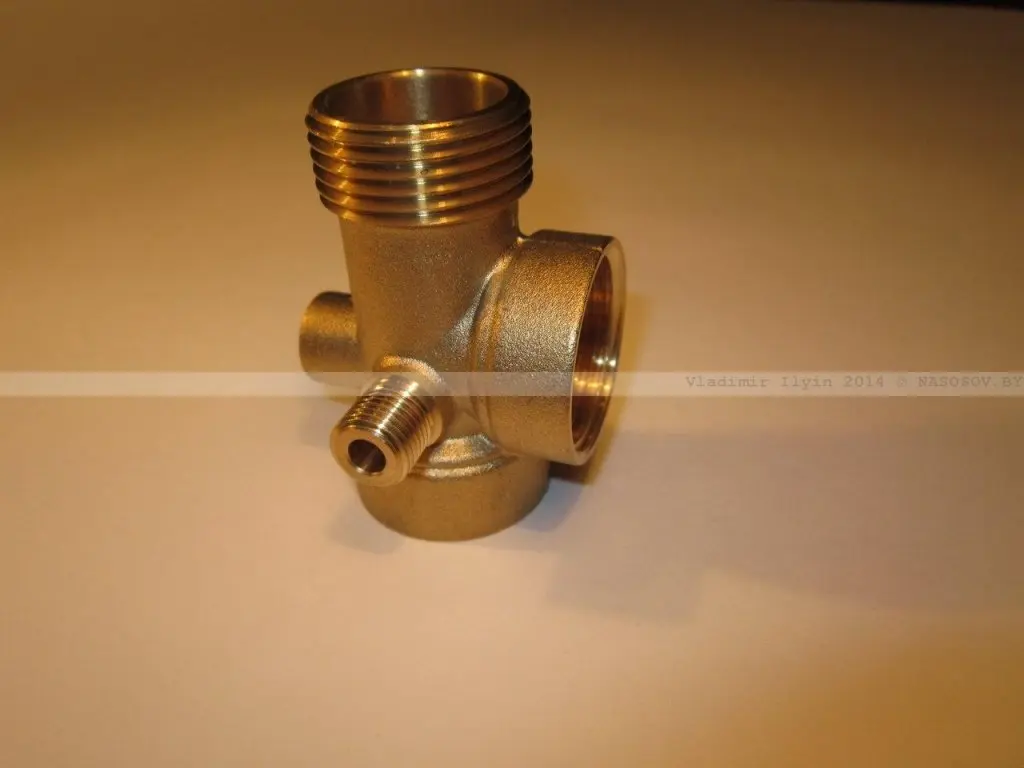

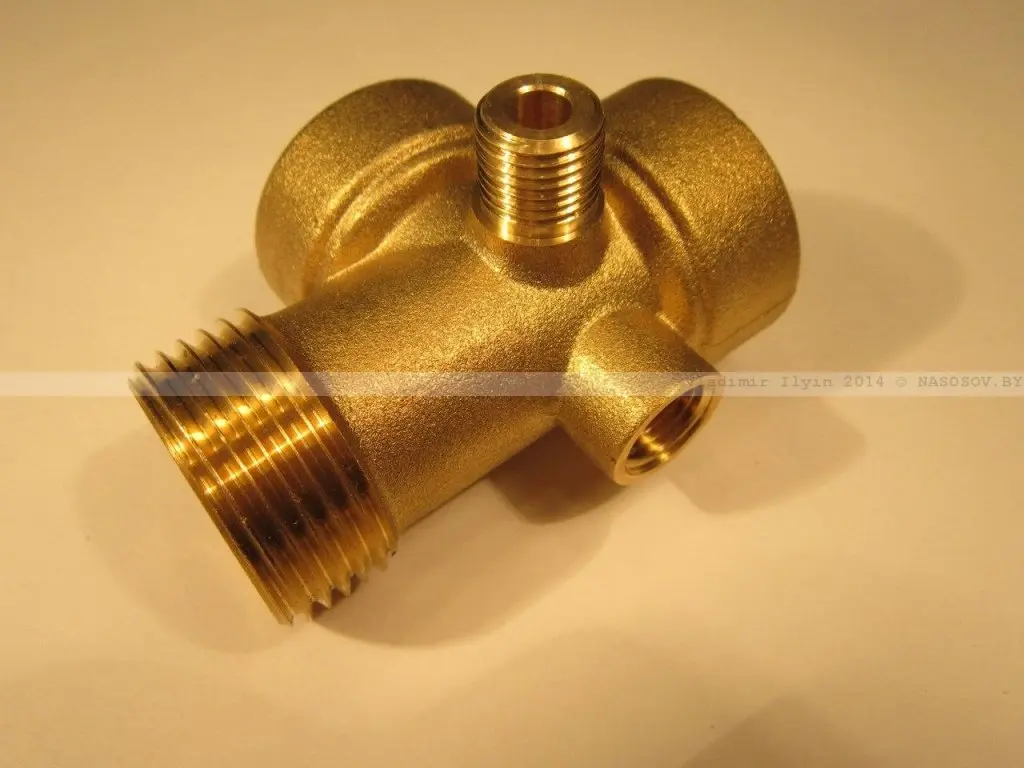

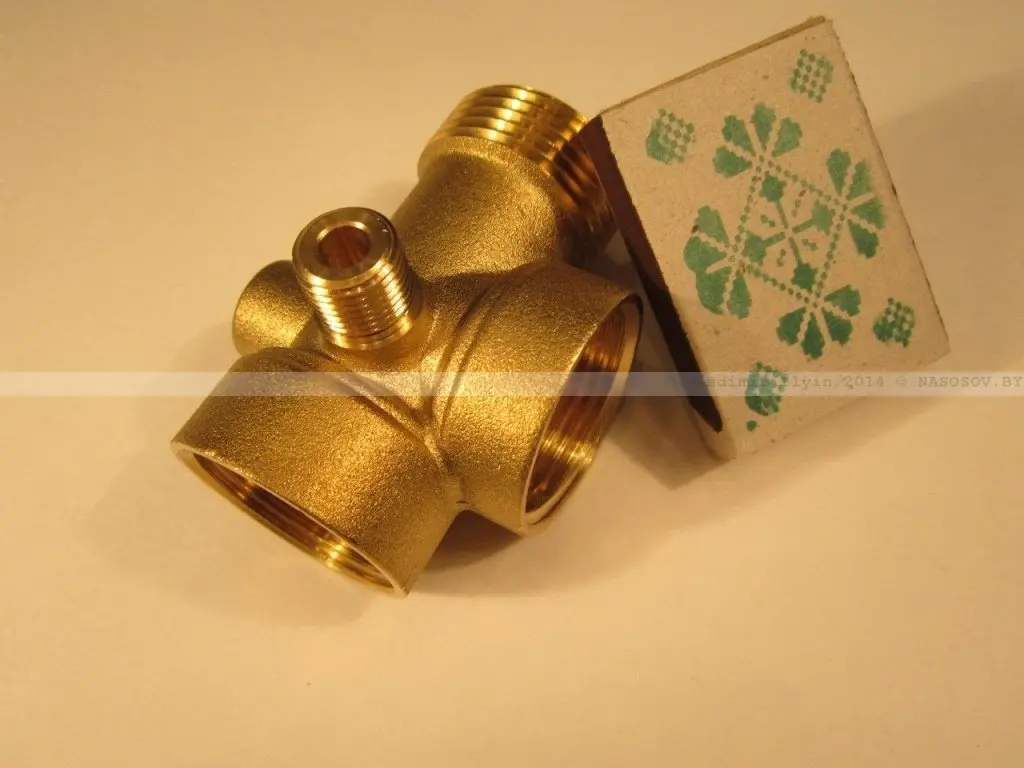

Слева видна малая внутренняя резьба ответвления для манометра, замеряющего величину водяного напора, нагнетаемого насосом.

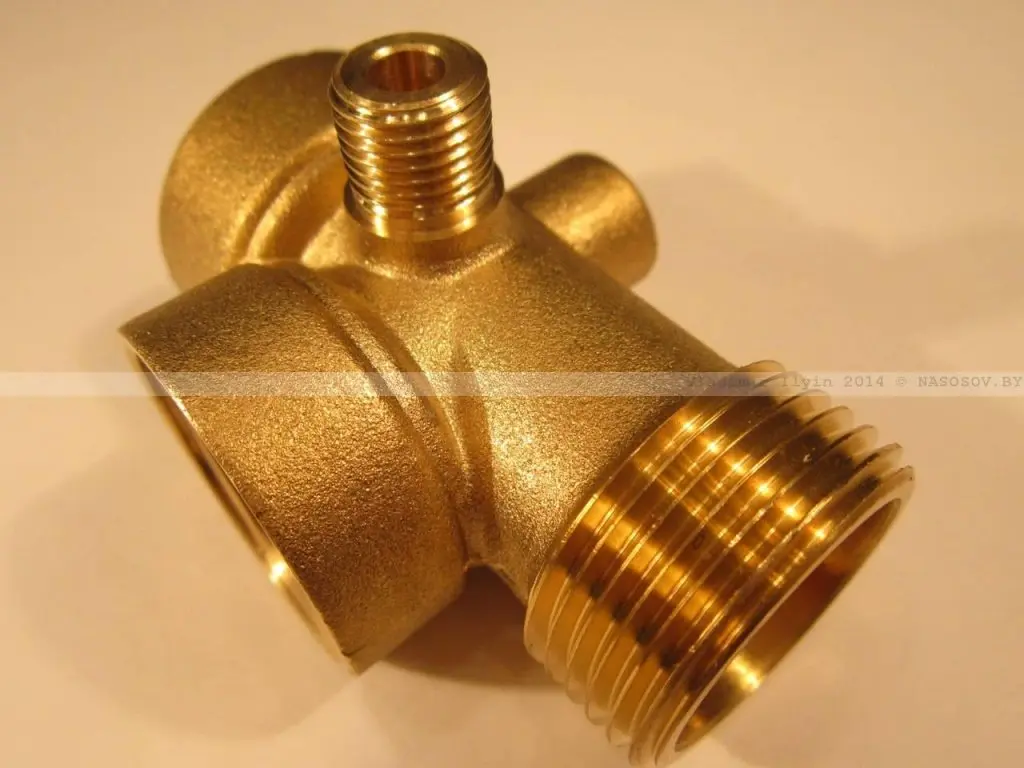

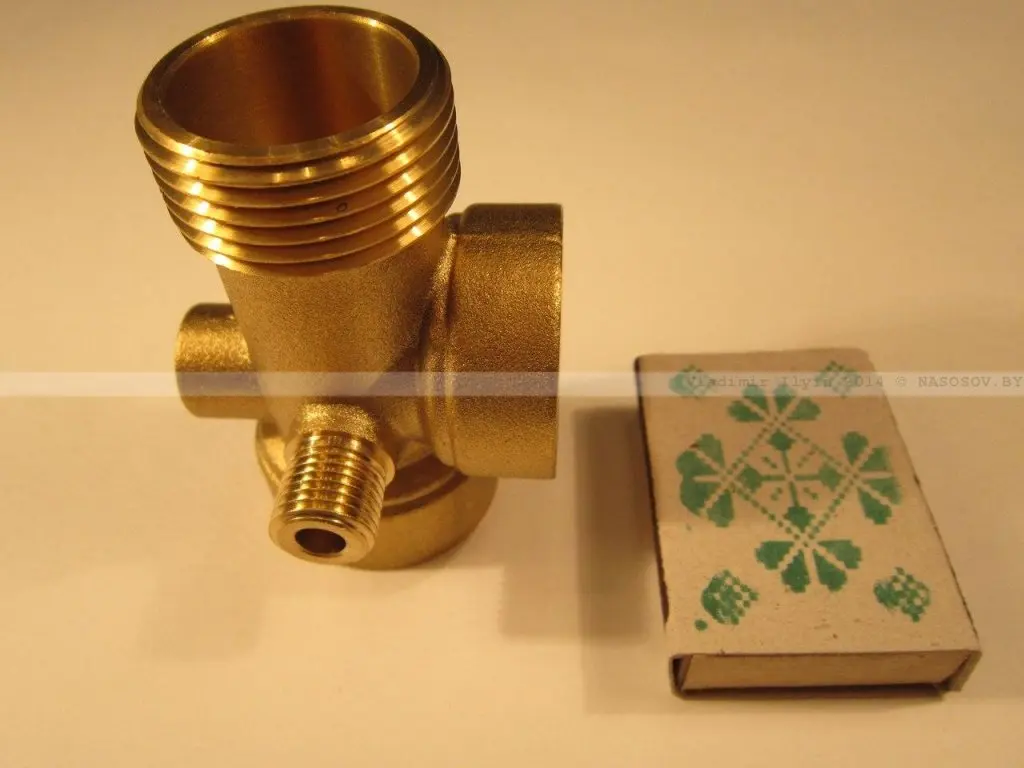

Это трубное соединение с наружной резьбой в 1 дюйм вворачивается непосредственно в тело насоса станции водяного снабжения.

Такой штуцер может весить от 176-ти до 195-ти грамм.

Длина пятивыводного штуцера может быть 70 или 80 миллиметров в зависимости от фирмы-изготовителя.

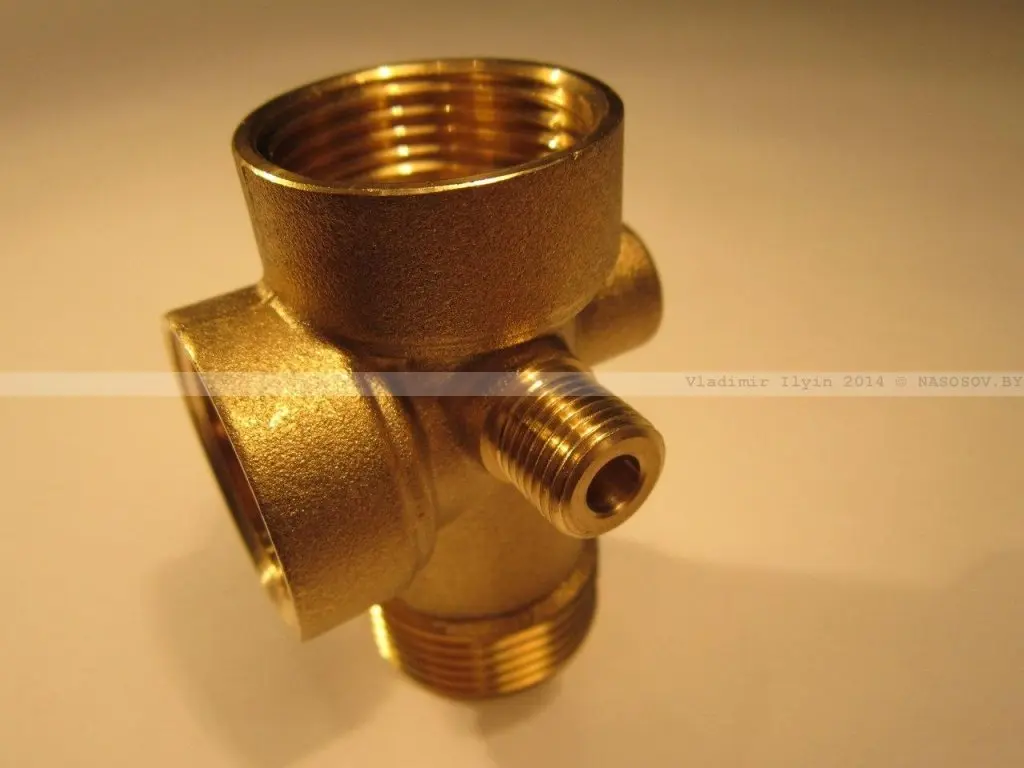

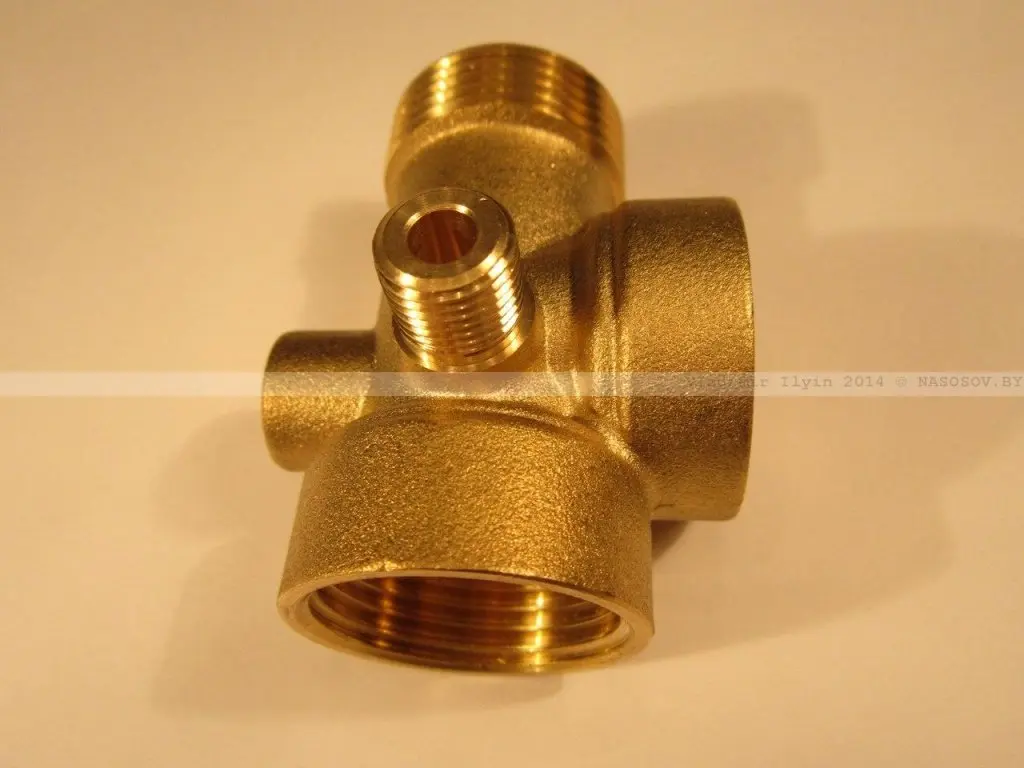

На нас «смотрит» отводная наружная резьба для подсоединения датчика давления или крестовины для датчика и воздушного клапана.

В верхнюю внутреннюю резьбу вворачивается штуцер общей магистрали насосной станции типа «папа».

Штуцер рассчитан выдерживать температуры от +1 до +95 градусов и давления – до 1.6 бар.

Справа виден выходной штуцер с внутренней резьбой для подсоединения к водяной камере гидроаккумулятора при помощи соединительного водного шланга высокого давления.

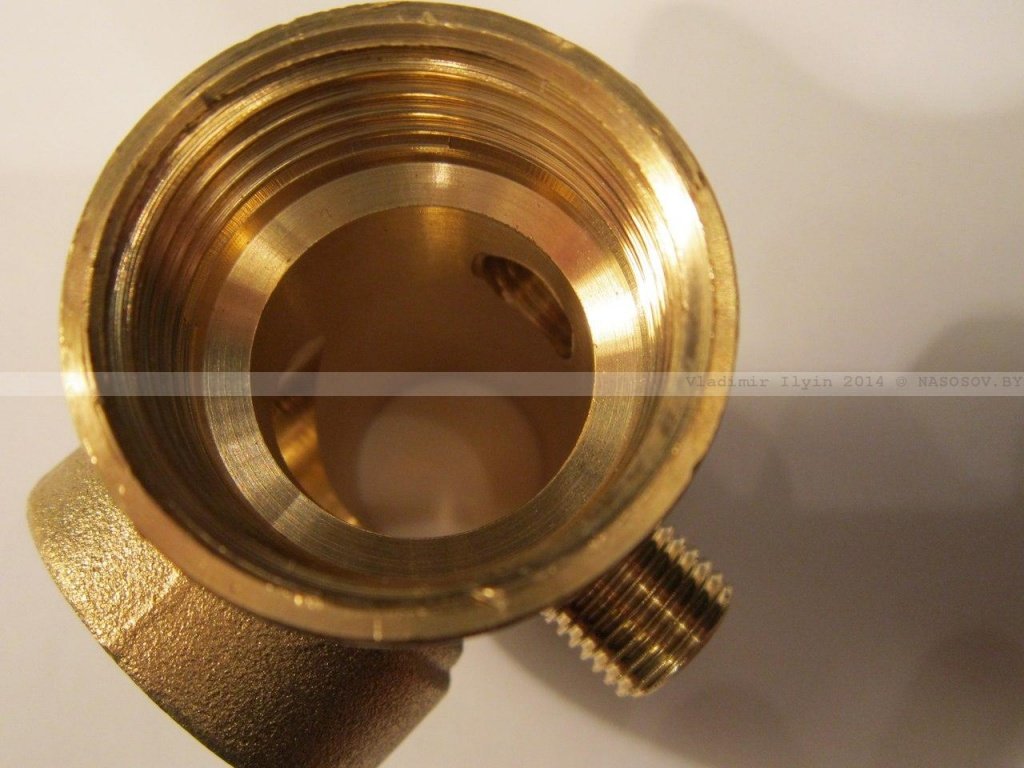

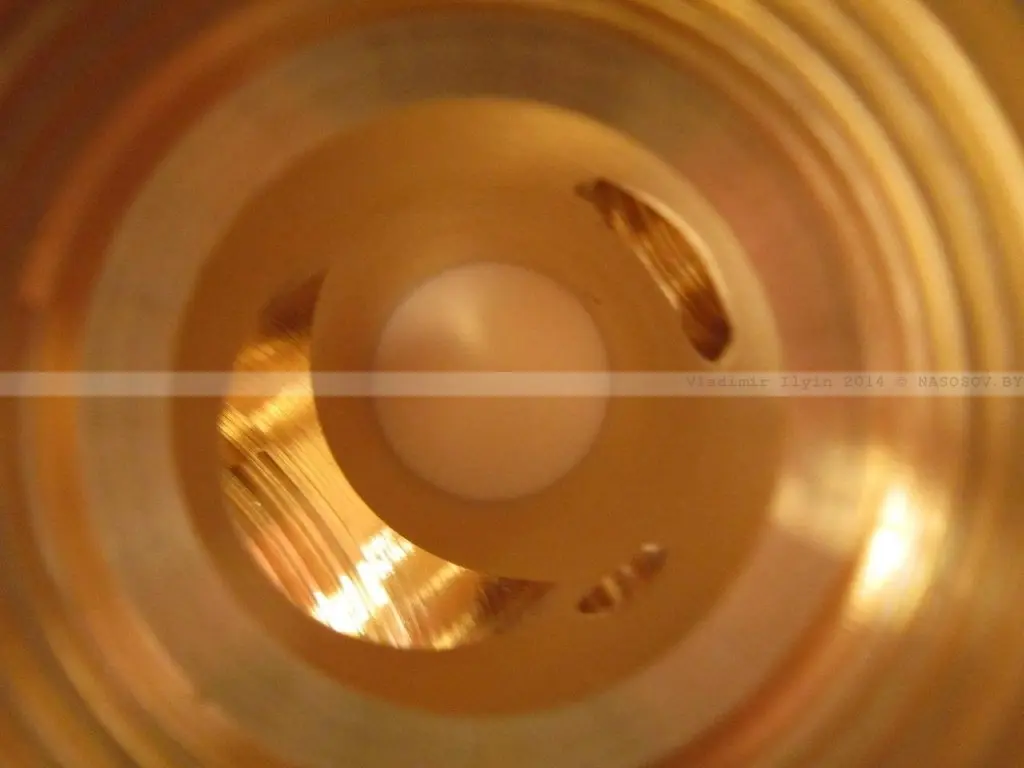

Основное отверстие штуцера выполнено с проходным сечением в 1 дюйм.
