Как подключить водонагреватель к водопроводу

Обеспечение горячей водой жилища – одна из основных задач, которая стоит перед владельцами дома. ГВС является одним из благ человечества, которое значительно облегчает жизнь и делает ее намного комфортнее. К сожалению, во многих домах горячее водоснабжение не предусмотрено либо постоянно отключается. В подобных случаях решить проблему сможет водонагреватель. Современный рынок может похвастаться огромным выбором данных приборов, отличающихся производительностью и конструктивным исполнением.

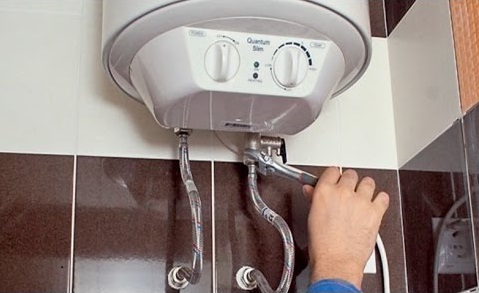

Нагреватели воды довольно просты в монтаже и эксплуатации. Важнейшим этапом установки оборудования считается его подсоединение к водопроводной системе здания. При верном выполнении всех работ, водонагреватель будет функционировать на протяжении многих лет, радуя жильцов дома постоянным наличием горячей воды.

Во время самостоятельного монтажа подобных сложных электроприборов, стоит учитывать большое количество важных нюансов.

Электрические водонагреватели – разновидности

Самой большой востребованностью сегодня пользуются два вида техники: устройства накопительного типа (именуемые бойлерами) и проточные модели.

В оборудовании накопительного типа холодная вода поступает в резервуар, где присутствует нагревательный элемент. В баке вода нагревается до заданных температурных значений и после этого подается в общую водопроводную систему частного дома. Конструктивное исполнение проточного резервуара не предусматривает наличия резервуара-накопителя. В таких приборах вода подогревается в процессе прохождения через специализированную колбу, где размещается нагревательный элемент.

Стоит отметить, что процедура подсоединения различных видов водонагревателей к водопроводу значительно различается.

Бойлеры отличаются возможностью более простого монтажа, они, зачастую, стоят меньше, нежели проточные аналоги и характеризуются меньшей требовательностью к качеству электросети. Именно поэтому оборудование накопительного вида является более популярным у потребителей. Проточные приборы монтируются как можно ближе к точкам разбора горячей воды (непосредственно на кран). Агрегаты практически мгновенно нагревают воду до необходимой температуры, но энергоэффективностью данные устройства не могут похвастаться.

Подготовка к установке водонагревателя

Тщательная подготовка является залогом успешного монтажа водонагревателя. Сперва необходимо скрупулезно изучить инструкцию компании изготовителя, особое внимание уделив основным вопросам безопасности.

Второй немаловажный момент – выбор подходящего места для расположения устройства. На данном этапе стоит руководствоваться следующими советами:

• оборудование должно быть доступно для обслуживания в любой момент,

• во время монтажа навесных приборов, стоит выбирать стену, способную выдерживать двойную массу аппарата с полной загрузкой,

• необходимо изучить общее состояние водопровода (стояков, труб, кранов и т.д.), так как работа устройства в одинаковой степени зависит и от количества, и от качества поступающей воды,

• нужно провести диагностику состояния электропроводки, сравнить показатели с требованиями производителя и исправить все выявленные проблемы.

В случае верного выбора места для размещения водонагревателя, его будет легче установить и обслуживать.

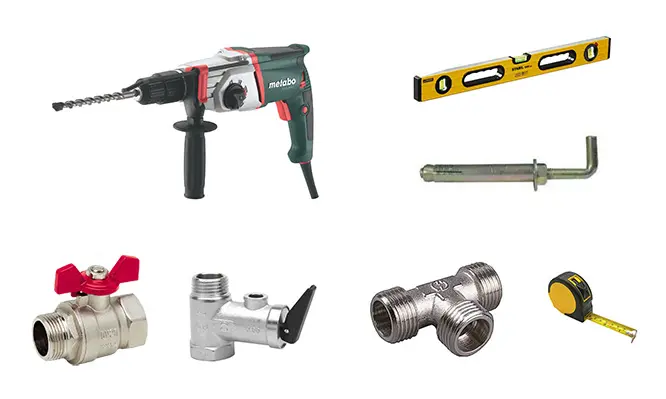

Применяемые материалы и инструменты

Набор материалов и инструментов, требуемых для подсоединения нагревателя к водопроводной системе, может отличаться, исходя из особенностей устройства.

Начинающие мастера могут ориентироваться на такой перечень:

• разводной и гаечный ключи,

• перфоратор либо мощная дрель с набором насадок,

• кусачки,

• рулетка,

• крестовая и прямая отвертки,

• пассатижи.

Помимо этого, будут необходимы фитинги и трубы, чтобы соединить прибор с водопроводом. Стоит позаботиться и об средствах герметизации соединений (ФУМ-лента, льняная нить, специальная паста).

Нужно также запастись несколькими соединительными шлангами, двумя-тремя запорными кранами и идентичным количеством тройников.

Стандартный комплект, идущий с водонагревателем, предусматривает присутствие лишь крепежных элементов. Они далеко не всегда могут подойти для заданной ситуации. Так, если запланирован монтаж агрегата на стену с очень толстым слоем отделки, то стоит приобрести длинные крепежи.

Схемы подсоединения бойлеров

Для подключения бойлеров, зачастую, применяют схему, представленную ниже.

На изображении указывается условное размещение стояков, обозначенных словами «горячая вода» и «холодная вода». Цифрами «1», «2» обозначаются стандартные запорные краны. Первый позволяет холодной воде входить в бак, а второй предназначается для подачи уже прогретой воды в водопроводную систему.  В период, когда бойлеры не эксплуатируются, рекомендовано перекрывать данные краны.

Цифрами «3», «4» обозначаются еще два крана, отвечающие за подачу воды в дом из общего стояка. Они присутствуют в каждом доме независимо от наличия бойлера. Цифрой «5» обозначен обратный клапан. Это важнейший компонент системы, так как именно он позволяет оберегать оборудование от поломок.

При отключении холодной воды обратный клапан не даст жидкости выйти из накопительного бака бойлера. Если эта деталь будет отсутствовать, то вода из резервуара уйдет обратно в стояк. В подобном случае нагревательная техника будет функционировать вхолостую и быстро выйдет из строя.

Обычно, производители включают обратный клапан в комплект поставки, однако стоит уточнить его наличие при приобретении прибора.

Кран, обозначенный цифрой «6», предназначается для слива жидкости из резервуара бойлера. Данный элемент применяется нечасто. Его использование потребуется если предусмотрен демонтаж прибора либо агрегат требует ремонта. Согласно технологии, в подобных случаях необходимо слить воду из бака. Не нужно пренебрегать монтажом данного компонента. Так как опустошения бака немалой емкости иными методами может быть достаточно затруднительным процессом.

Кран для слива обязан располагаться немного выше, нежели обратный клапан. В противном случае быстро удалить жидкость из резервуара будет невозможно.

Во время работы водонагревателя, краны под цифрами «1», «2», «3» обязаны быть открытыми, а кран «4» стоит закрыть. Когда устройство отключено, то нужно перекрыть краны «1», «2», а элементы «3», «4» открыть.

Водопровод отсутствует

В некоторых частных домах, дачах и больших коттеджах накопительный бак является частью водопроводной системы.

Иногда это единственная возможность подавать в дом воду под нормальным давлением. К подобным системам тоже можно подсоединить водонагреватели накопительного типа. При этом необходимо учитывать некоторые особенности: величину давления в водопроводе и расстояние от бойлера до бака.

Когда расстояние между резервуаром и нагревателем не превышает 2-х метров, то может быть использована такая схема подключения: рисунок 2. Когда расстояние превышает 2 метра, то между краном и баком необходимо установить специальный предохранительный клапан (рисунок 3).

Когда давление в системе подачи воды в дом превышает 6 бар, то специалисты рекомендуют перед водонагревателем устанавливать редуктор. Данный элемент поможет уменьшить давление жидкости, поступающей в бак для последующего нагрева.

Особенности подключения водонагревателя

После составления правильной схемы подсоединения нагревателя, стоит приступать к воплощению ее в жизнь. В ходе данного процесса многое зависит от материала труб, примененных при изготовлении водопроводной системы.

В старых домах часто встречаются стальные трубы. Более современными вариантами являются изделия из металлопластика и полипропилена. Во время установки водонагревателя стоит учитывать особенности работы с материалами разного типа.

Особых требований, которые бы предъявлялись к материалу трубопровода, соединяющего систему подачи воды и устройство ее нагрева, не существует. Могут использоваться даже прочные шланги подходящей длины и сечения.

Подключение бойлера к стальным трубам

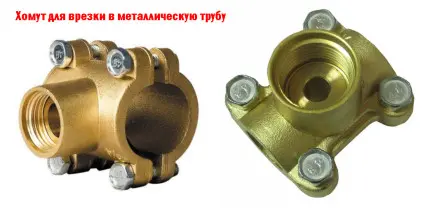

Чтобы подключить нагреватель к трубам из стали, совершенно не обязательно применять сварочный аппарат, так как соединение может выполняться при помощи особых тройников, которые называются «вампирами».

Конструктивное исполнение подобного тройника схоже с обычным стягивающим хомутом, сбоку которого присутствуют патрубки. На концах последних есть резьба.

Перед монтажом тройника «вампира» сперва стоит определиться с местом его размещения и стянуть его с помощью винтов.

Между металлическим элементом приспособления и трубой необходимо установить специальную прокладку (присутствует в комплекте с изделием).

Далее нужно при помощи дрели со сверлом по металлу проделать отверстие в трубе. После на это отверстие прикручивается шланг либо труба.

Важный момент при подсоединении бойлера – надежная герметизация соединений. Для уплотнения резьбы может применяться льняная нить, ФУМ-лента либо иной подобный уплотняющий материал. Принято считать, что если уплотнитель незначительно выступает из-под резьбы, то можно рассчитывать на довольно герметичное соединение.

Операции с полипропиленовыми трубами

Когда нагреватель будет подключаться к трубопроводу из полипропилена, то стоит сразу запастить специальными муфтами, тройниками и запорными кранами. Помимо этого, понадобится особый инструмент: прибор для пайки труб и ножницы для их резки.

Алгоритм подключения водонагревателя к водопроводу из полипропилена:

• перекрываем воду в стояке (в некоторых случаях придется обратиться в ЖЭК),

• при помощи резака выполняем разрезы на трубах,

• впаиваем тройники в местах отвода,

• присоединяем трубы, которые предназначены для соединения водонагревателя и водопровода,

• устанавливаем краны и муфты,

• соединяем устройство с краном при помощи шланга.

Случается, что доступ к трубам, размещенным в штробах значительно ограничен. В данном случае можно применять ремонтную муфту разъемного вида.

Полипропиленовую сторону данного приспособления припаивают на тройник, а элементы снабженный резьбой, подсоединяют к водопроводу. Выполнив эту процедуру, с конструкции убирают съемную часть муфты.

Подключение бойлера к металлопластиковым трубам

С металлопластиковыми изделиями работать проще, нежели с системами из полипропилена. Подобные трубы нечасто помещают в штробы. Их соединяют специальными удобными фитингами.

Для подключения водонагревателя с такими водопроводами можно применять такой порядок действий:

• перекрываем подачу воды в дом,

• в месте установки патрубка выполняем разрез при помощи специального трубореза,

• в разрезе монтируем тройник,

• присоединяем к отводам тройника часть новой трубы из металлопластика либо шланг.

Далее необходимо все соединения проверить на герметичность. В систему подается вода и осуществляют наблюдение за тем, появится течь либо нет.

Подключение проточного нагревателя

Главное отличие проточного нагревателя от бойлера заключается в обогреве потока воды, а не статичного объема жидкости. Именно поэтому устройства проточного типа отличаются небольшими габаритами. Подключить подобные приборы к водопроводной системе заметно легче.

Располагают такие водонагреватели поближе к месту применения горячей воды. Это делается для того, чтобы она не остыла в процессе транспортировки по трубам.

Легче всего данное оборудование установить на смеситель, который отличается наличием выхода для душа. Все что нужно – это снять душевой элемент и к освободившейся части подсоединить шланг нагревателя.

Вместо душа в ванной появляется дополнительный источник подачи горячей воды, который можно включить при острой необходимости. Прибор просто поддается установке и демонтажу.

Присутствует еще одна возможность подключить нагреватель проточного типа к системе – посредством отвода, предназначенного для стиральной машины.

Сперва на патрубок устанавливается тройник, который герметизируется при помощи льна либо ФУМ-ленты. После этого устанавливается кран, способный закрывать/открывать подачу воды, идущую к устройству и выполнять ее регулировку.

Так как при данном методе подсоединения кран придется использовать часто, то важно разместить его в максимально удобном месте. От крана проводится специальная конструкция к водонагревателю. Проще всего выполнить данную процедуру при помощи гибкого шланга. Последний рекомендовано зафиксировать специальными скобами. Однако можно применять и металлические, металлопластиковые, пропиленовые трубы.
