Как технически грамотно устанавливать гидрофор
В домашних условиях вполне самостоятельно решить задачу, как правильно установить гидрофор. Нужно ознакомиться с инструкцией, где описано, как устанавливать гидрофор, или воспользоваться иными соответствующими источниками, где есть схема подключения насосной станции, электрическая схема подключения насосной станции.
Насосные станции водоснабжения схема подключения:

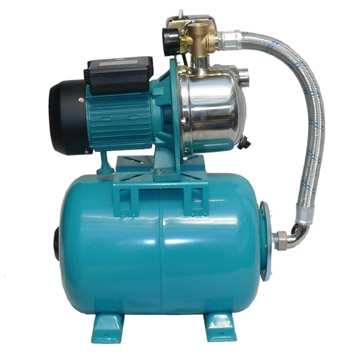

Гидрофор – представляет собой едино собранный комплекс, согласованно взаимодействующих между собой основных и вспомогательных агрегатов и деталей:• Водяного насоса поверхностного типа;
• Аккумулирующего воду под давлением бака - гидроаккумулятора;
• Автоматического реле давления, настроенного на определенное давление воды в системе для включения и выключения насоса;
• Гидроманометра для визуального контроля за давлением воды в гидроаккумуляторе, соответственно и в системе;
• Пятивыводного штуцера для компактного крепления всех агрегатов, входящих в состав гидрофора;
• Шланга высокого давления.
Обычно такие станции-гидрофоры рассчитаны на насосы поверхностного расположения (могут работать и с глубинными насосами, но в этом случае соединение с гидроаккумулятором будет происходить через более длинный шланг, защищенный от внутреннего давления воды), которые могут поднимать воду не более 8-ми метров (высота самовсасывания насоса) от зеркала воды, причем каждые 10 метров входного шланга до насоса нужно приравнивать к 1.5 м подъема воды из источника. Глубина источника при этом не учитывается. Гидроаккумулятор может быть использован любой емкости и расположения. Лучше для компактности станции использовать аккумулирующий бак с горизонтальным размещением, а на его специальной площадке для крепежа разместить всасывающий агрегат – насос. Реле давления, обычно, уже на заводе-изготовителе настраивают на перепад давления в магистрали в 1.5 - 3 бар. Соединительный шланг должен соответствовать соединительным разъемам насоса (пятивыводного штуцера) и входного отверстия гидроаккумулятора, что соответствует, как обычно, 1-му и 1-му с третью дюймам (25 и 32 мм). Манометр, например, компании Omnigena рассчитан на давление в 10 бар, а в сети давление, обычно, не более 3-х бар.
Установка гидрофора
Перед установкой убедитесь, что установочная площадка имеет твердую горизонтальную поверхность. Расстояние (высота до поверхности водяного зеркала) не превышает 8-ми метров, а общее расстояние от источника воды и потребителем не превышает указанных в паспорте насоса величин с учетом рельефа местности.
На крепежную площадку гидроаккумулятора устанавливаем и жестко при помощи крепежных деталей закрепляем насос. В его входное отверстие вкручиваем пятивыводной штуцер, к которому крепим соединительный шланг высокого давления (в металлической оплетке с метками стандарта водных систем). Другой конец шланга вкручиваем во входной штуцер гидроаккумулятора. При этом используем резиновые прокладки и специальную гидроизоляционную лету, чтобы не было протечек воды и подсасывания воздуха в систему, что отрицательно сказывается на работе гидроаккумулятора и производительности насоса.
К универсальному пятивыводному штуцеру жестко, с использованием прокладок и гидроизоляционной ленты, подсоединяем гидравлический манометр и автоматическое реле давления. Если реле не соответствует по своим настройкам условиям заполнения системы водой и времени циклов срабатывания насоса, его можно вручную, как и мембрану бака, настроить согласно сопроводительной инструкции по эксплуатации и регулировке устройства.
Главное сделано, теперь можно озаботиться о защите станции от влияния факторов окружающей среды: защите от дождя, подтопления, от морозов и открытых солнечных лучей.
Если расстояние до воды большое и высота также немаленькая, то не забудьте в всасывающий шланг станции установить обратный клапан для обеспечения насоса водой при последующих включениях, чтобы насос не работал в холостую в «сухом» режиме. Если есть вход в здание для подводящего трубопровода, то озаботьтесь об установке в этом месте отсечного клапана, чтобы не обезвоживать систему подачи воды.
Перед первым пуском станции согласно ее инструкции не забудьте заполнить насос водой через специально заливное отверстие с резьбовой пробкой (смотреть инструкцию гидрофора).
