Как выбрать насос повышения давления

Когда вы открываете расходный кран в своем жилище, чтобы, просто, напиться воды, а из него течет вялая струйка, то вам на ум сразу приходит мысль установить в магистрали водообеспечения насос повышения давления.

Достаточность водного давления в трубах – залог нормальной жизнедеятельности человека, проживающего в частном коттедже, на даче или в квартире многоэтажки. Это очень важно для безаварийной работы бытовых гидравлических машин и деталей сантехнического оборудования. Это одно из очень важных условий вашего комфортного проживания и долговечности дорогостоящего водного оборудования вашего жилья.

Для нормальной работы основных моделей бытовых гидромашин и сантехнических узлов достаточно величины давления воды в трубопроводах от 2-х до 4-х бар. Если на выходе из заборных кранов у вас периодически или постоянно недостаток этих показателей, то вам следует разобраться в причинах этого дефицита и при необходимости установить у себя индивидуально или в коллективном пользовании повысительные насосы.

Ниже мы опишем основные требования по проверке работоспособности вашего водопровода, критерии выбора соответствующего оборудования,  рассмотрим различные типы насосов повышения давления воды в магистралях от разных производителей.

Основные вопросы, раскрытые в этой статье

• Сравнительная шкала технических характеристик водяного давления в насосах различных типов.
• Возможные причины дефицита водного давления в магистралях.
• Типы насосов повышения давления воды в трубопроводах.
• Читаем инструкцию и устанавливаем насос.

Сравнительная шкала технических характеристик водяного давления в насосах различных типов

Мировые производители насосов используют для напорных характеристик насосов разных типов следующие единицы измерения давления воды:

Для быстрых примерных бытовых расчетов подходит приблизительные соотношения этих величин:

На практике, для нормальной эксплуатации бытовой гидротехники с автоматикой, пользования кранами расхода и работы санузлов, работы газовых колонок и котлов достаточно поддерживать давления воды в трубопроводах в пределах 2-4 бар для всех основных моделей бытовых водных устройств.

Возможные причины дефицита водного напора в магистралях

Недостаток величины давления воды в ваших трубопроводах для квартир многоэтажек может быть из-за нескольких причин:

• Суточное колебание давления воды в водопроводе из-за периодичности пользования ресурсом жильцами дома;
• Нехватка расчетных мощностей общепользовательского насосного оборудования от обслуживающей организации;
• Временные отложения ржавчины и солей внутри трубопровода, закупорившие тело водяного стояка:

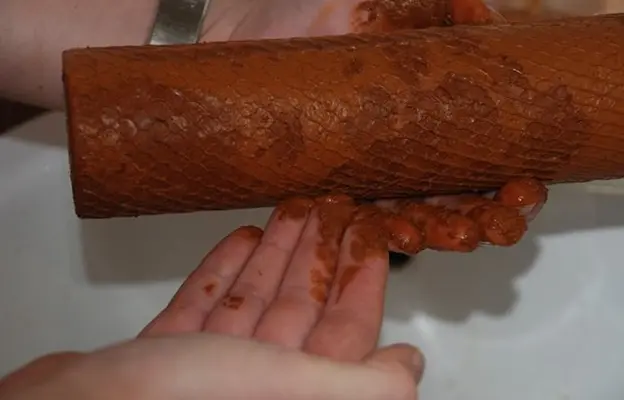

• Засор водных фильтров очистки в системе подключения водного снабжения:

В подобных случаях следует опросить соседей по этажу и жильцов верхних и нижних этажей многоквартирного дома, чтобы выяснить, какой напор воды обычно бывает в их квартирах. Таким образом вы можете выявить локальную причину малого давления в вашем конкретном случае.  Уже можно будет принять правильное решение по устранению этих неполадок или остановиться на варианте покупки насоса высокого давления воды индивидуально или общего пользования, согласовав этот вопрос с другими жильцами подъезда (стояка) многоэтажки.

В частном доме эти причины аналогичного типа. Но могут быть разные добавочные причины малого давления воды в вашем трубопроводе:

• Большое расстояние от основного насоса подачи воды;
•  Чрезмерное возвышение строения и расположения расходных кранов над уровнем установки насоса;
• Несоответствие напорных данных силовой установки, с конкретной схемой размещения силовых и расходных агрегатов и прочее.

Типы насосов повышения давления воды в трубопроводах

На практике повышать давление в водной артерии можно при помощи 2-х всем хорошо знакомым типов насосов:

1. Врезкой в магистраль водоснабжения циркуляционного насоса с мокрым или сухим ротором;
2. Установкой в магистраль дополнительного самовсасывающего силового агрегата или автоматической насосной станции на основе данного типа насоса.

Схемы примерного подсоединения насосов повышения давления разного типа:

Циркуляционные электронасосы помогают в случаях, когда требуется увеличить давление воды в трубопроводе при стабильной подаче, но малом напоре, достигающем не боле 1 - 1.5 бар. В многоэтажных домах с помощью такого типа насосов навряд ли получится создать достаточно стабильный напор для всех жильцов стояка, даже, если установить 2 насоса и более.  Этот вариант подойдет больше для индивидуального повышения напора воды в отдельной квартире. Это, так сказать, «домашний» вариант стабилизации напора.

По этой причине в многоквартирных домах с большой этажностью, лучше использовать самовсасывающий насос большей производительности или насосную станцию с соответствующей автоматикой по напору воды с собственным гидроаккумулятором.

При этом варианте вы не будете утруждать себя проблемами включения и выключения насоса, за вас это будет делать автоматика.

При установке любого типа насоса следует учитывать, что, если в кранах многоэтажки на верхних этажах временно вообще отсутствует хоть самое малое давление воды, то установка повышающего насоса не исправит это положение. Насосу требуется хотя бы минимальное давление воды, которое соответствует техническим ограничениям, чтобы повысить его до нужного уровня.

Если вы установили любой повышающий насос только в своей квартире, то учитывайте, что он будет создавать разряжающий эффект в общем трубопроводе до него. И в это разряженное пространство будет всасываться воздух. Хорошо, если насос будет защищен автоматом от «сухого» хода и не сгорит его двигатель, но он будет постоянно отключаться. При этом вы создаете в трубе общей подачи воды еще большее падение давления. Если вашему примеру последуют другие жильцы вашего подъезда или стояка, то это приведет к еще более плачевным результатам с водой и к настоящим «санкциям» от водопоставляющей организации.

Самовсасывающие насосы ограничены величиной подъема воды по высоте установки от зеркала воды в 7-8 метров (максимум 12). Большой резервуар для циркулярного насоса с запасом воды, вы тоже не сможете установить в квартире средней площади. Придется договариваться и кооперироваться с соседями, чтобы установить такую емкость на чердаке дома.

Самым грамотным и всеобъемлющим решением этих проблем может стать установка полноценной автоматической станции с самовсасывающим центробежным насосом. Силовое устройство должно быть большой производительности. Содержать собственный гидроаккумулятор максимально возможного объема и полную автоматизацию процесса подачи воды. Подсоединять эту станцию можно к подвальному коллектору общего стояка общей подачи воды или к автономному источнику. Только так можно создать требуемый напор воды на выходе из всех кранов и не усугублять ситуацию для соседей.

Выбираем насос повышения напора воды

Циркулярные насосы подразделяются на 2 группы:

Мы привыкли рассматривать циркулярные насосы только, как элементы систем отопления. Но у них есть более широкое применение.

• Бытовые насосы с мокрым ротором. Они более компактные и бесшумные при работе. Им не требуется профилактическое обслуживание для смазки трущихся деталей, так как это происходит за счет обмывания водой вала ротора. Их легко и проще монтировать прямо в трубу водопоступления с помощью врезки и к ним не нужны дополнительные крепления. Но у этой группы насосов невысока производительность и низкие напорные показатели. Кроме того, эти агрегаты устанавливается с горизонтальным расположением оси ротора электродвигателя.
• Циркулярные насосы с сухим ротором имеют асимметричную форму корпуса в сторону электродвигателя. Охлаждаются они за счет струи внешнего воздуха от специальной крыльчатки. Требуют дополнительного крепления к стене. У них более лучшие технические возможности по напору и производительности.  Они требуют регулярной смазки трущихся деталей. Создают достаточно громкий шум при работе.

Обе группы подходят для холодной и горячей воды, но требуют постоянного ручного управления режимом включения/выключения.

Чтобы избавить себя от этого, нужно подобрать себе в работу циркулярный насос, оснащенный датчиком протока воды. Тогда запуск насоса будет происходить только при открытии расходного крана и наличии воды в магистрали.

Такой же эффект можно добиться с установкой отдельного датчика протока на любую группу циркулярных насосов. А при нестабильности давления в системе и недостаточности воды в водопроводе нужно будет установить дополнительно реле давления.

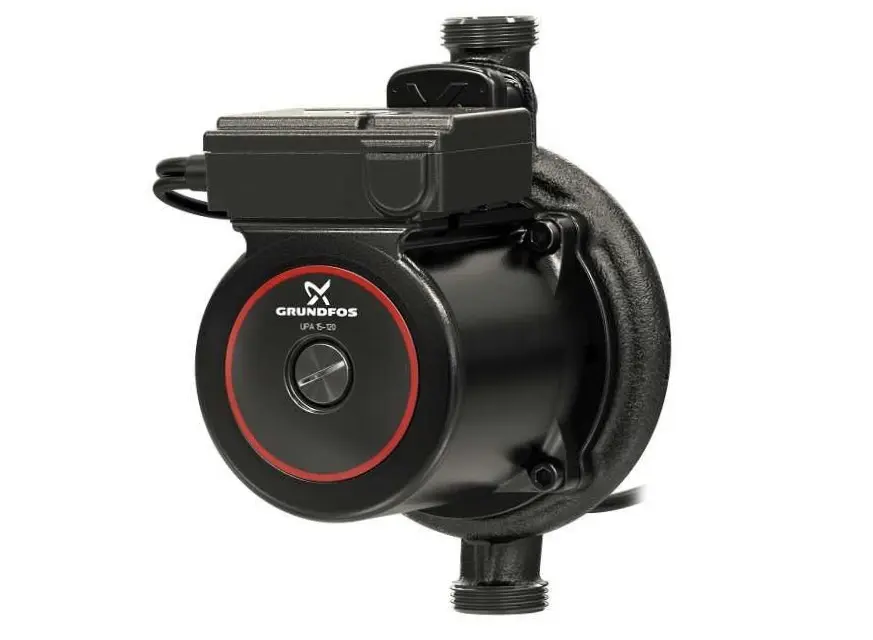

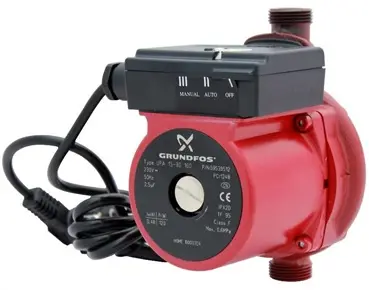

Некоторые популярные модели циркулярных насосов от мировых производителей:Grundfos (Грундфос) UPA 15-90:

Насосы циркулярные Jemix серий W15GR и WP:

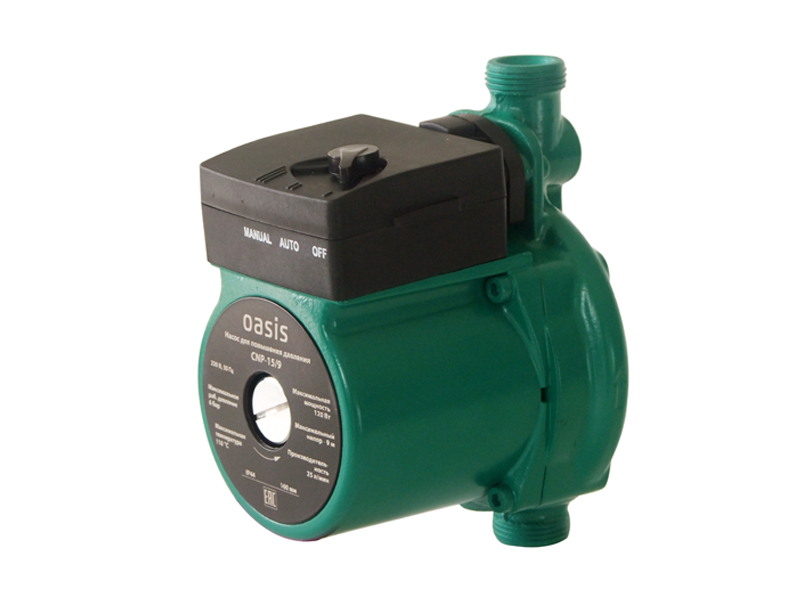

Насосы прямоточные Oasis (Оазис) CNP15/9:



Насосы повышения давления от бренда Wilo серий РВ и PW



• Самовсасывающие центробежные насосы могут работать при повышении давления воды, как самостоятельно, так и в составе автоматических насосных станций.

• Специализированные станции для повышения давления воды из магистральных водопроводов бренда Джилекс ВОДОМЕТ М служат для врезки в подводную часть индивидуальных источников. Они имеют дополнительно проточный фильтрующий блок для подачи уже очищенной питьевой воды:

Специально созданные насосные установки повышения давления воды от фирмы Grundfos: CMBE 3-62, 5-62, 1-44, 1-75, 3- 30, 3-93 и другие:

Читаем инструкцию и устанавливаем насос

Для решения проблемы с подачей воды вам не следует гнаться за какими-то запредельными показателями по давлению и производительности насосов. Вам достаточно добавить к имеющемуся давлению еще каких-то 1. 0 – 1.5 атм (10 – 15 метров над расходным краном).

Так что у вас не должно возникнуть вопросов как вам выбрать насос, какие характеристики у него должны быть. Достаточно просмотреть инструкцию данного изделия или прослушать рекомендации технического менеджера магазина, где вы решили купить установку. В описаниях насосов указаны все данные по их подключению к водной системе (схема подключения), есть правила по установке конкретного изделия и описано, что и как подключить в нужной последовательности.

В крайнем случае, обращаемся к квалифицированным специалистам за практической помощью по установке и настройке насоса на вашей даче, коттедже или многоэтажке.

Более детально о принципе работы перечисленных насосов, как работает их автоматика, вы можете узнать из статей на нашем сайте в рубрике «Полезно – Статьи»: или позвонив нашему консультанту.

Также мы советуем вам посмотреть видео по этой тематике и наглядно узнать, какой выбрать насос, как его правильно установить, что вам понадобится при его ремонте.
