Классификация насосов согласно их конструкции

Классификация насосов согласно их конструкции

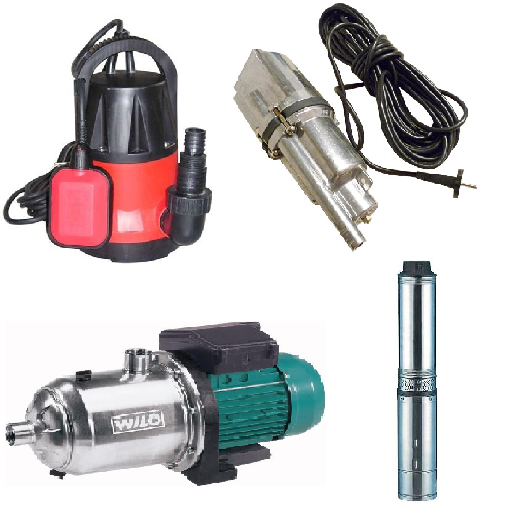

Чтобы подобрать нужный насос, нужно примерно разбираться в их конструкциях.Существует несколько конструктивных решений насосов:

1. Моноблочный центробежный – в нем существует общий вал или по другому сказать, вал ротора двигателя он же вал крыльчатки насоса. Это часто поверхностные насосы с 1-2-мя рабочими колесами без дополнительных технических доработок;
2. Консольный центробежный – агрегат, имеющий соединительную муфту и 1-м рабочим колесом;
3. Циркулярный с «сухим» ротором – близок к моноблочным центробежным, но с отдельными всасывающим и нагнетающим патрубками, которые располагаются на одной оси, могут крепиться в разрез трубопровода;
4. Циркулярный с «мокрым» ротором – агрегат схожий на моноблочный центробежный, но ротор двигателя находится в воде;
5. Горизонтальный многоступенчатый – вал агрегата расположен в горизонтальной плоскости и имеет от 3-х и более рабочих колес;
6. Вертикальный многоступенчатый – вал агрегата расположен вертикально и на нем закреплено более 3-х рабочих колес;
7. С периферийным расположением рабочего колеса – моноблочный одноступенчатый агрегат с рабочим колесом, вынесенным за тело насоса, как часто бывает – вихревого типа;
8. Водокольцевой – моноблочного вида водокольцевой;
9. Центробежный со встроенным эжектором – моноблочный центробежный с эжектором – расположенным внутри агрегата устройством для рециркуляции воды на основе трубки Вентури;
10. Центробежный с выносным эжектором – как и центробежный со встроенным эжектором, но это устройство располагается вне тела насоса;
11. Полупогружной – моноблочного вида с погружной насосной частью и двигателем, расположенным над водой;
12. Дренажный – погружного типа для загрязненных сред, в том числе канализационных;
13. Дренажный с режущим механизмом – как и предыдущий, но имеет устройство предварительно измельчающее волокнистые загрязнения;
14. Погружной многоступенчатый – для сред слабой загрязненности, имеет цилиндрическую форму с двигателем в верхней части и насосом в нижней, охлаждается водной средой;
15. Скважинный – погружного типа, многоступенчатый, цилиндрической формы с нижним расположением двигателя, и насосной частью сверху, охлаждается водой;
16. Мотопомпа – поверхностного типа, с двигателем внутреннего сгорания;
17. Моноблочная станция – поверхностный насос компонуется с напорным баком и реле давления в одном корпусе;
18. Насосная станция – поверхностный насос, гидроаккумулятор и реле давления соединены в единую автоматически действующую систему.
