Незамерзающие уличные краны и гидранты: принцип работы и схема установки

Зачастую, особенно в зонах с особо низкими температурами, в осенне-зимний период, владельцам частных дачных, коттеджных, малых и крупных сельских и промышленных предприятий, приходится проявлять заботу о сохранности водопроводных магистралей, особенно, за целостностью выводящих на открытый воздух кранов и гидрантов.

Замерзающая вода расширяется в объеме и разрывает целые участки трубопроводов, если их заранее не утеплять, не опускать в траншеи ниже уровня промерзания грунта или прятать в теплых помещениях.

Разместив водную магистраль глубоко под землю или внутри помещения, мы сохраняем водопровод от замерзания, но выходные расходные краны остаются под угрозой их разрушения или, в лучшем случае, они не могут обеспечить точку водой.

Принцип работы гидранта

Чтобы получать воду круглый сезон и не беспокоиться за целостность трубопровода и выводного крана, используют такую разработку как незамерзающие краны и гидранты.

Это может быть незамерзающий гидрант подводкой к подземной безопасной магистрали или стеновой кран, подсоединенный к трубопроводу внутри теплого помещения с выходом наружу через стену здания:

Эксплуатация гидрантов в зимнее время возможна, так как они конструктивно решают проблему остатка воды в незащищенной части отводящего участка трубопровода. В гидранте на незащищенном участке нет воды и нет причин для разрыва трубопровода.

Гидрант подключается к трубопроводу глубоко под землей, ниже уровня промерзания грунта. Причем, его можно успешно монтировать в водопоставляющую трассу на, практически, любом ее участке от скважины ил колодца до места расхода воды.

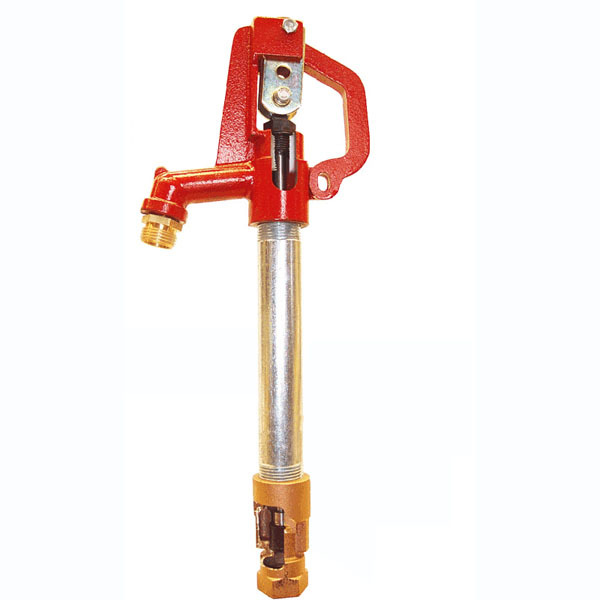

Сам гидрант выполнен из прочного чугуна. К его регулирующей рукоятке прикреплен управляющий шток, выполненный из нержавейки, который проходит внутри тела напорной трубы, которая в свою очередь заглублена ниже уровня промерзания грунта, и соединена с напорной трубой подающей водной магистрали дренажным краном.

Дренажный кран на 1\8 дюйма выполнен из латуни и имеет в своей конструкции запирающий механический клапан, соединенный с управляющим штоком, и дренажное отверстие для слива остатков воды напорной трубы непосредственно в подготовленную в грунте подушку из гравия.

Эта вода в конечном итоге впитывается в грунт. Труба до крана остается пустой от воды и не замерзает.

Под землю вы помещаете только ту часть конструкции, которая будет проходить под уровнем промерзания почвы.

Надземная часть конструкции выбирается из условий пользования гидрантом конкретными людьми. Это где-то 0.5 – 1.0 метр над поверхностью, но с учетом того, чтобы гидрант во время интенсивных снегопадов не занесло сугробами.

На ручке гидранта предусмотрены проушины для установки навесного замка, чтобы невозможно было открыть кран посторонним людьми или, случайно, животными.

Принцип работы незамерзающего крана

Тот же принцип прокладки водной магистрали можно использовать при утеплении труб за счет их нахождения внутри помещений, где температура воздуха не опускается ниже 0 градусов.

Труба с водой утеплена, а вывод наружу для использования водных ресурсов осуществляет уличный незамерзающий кран для воды.

Такие зимние краны для воды выпускают 4 основные фирмы:

• шведская компания Mora Armatur;
• американский Merrill;
• финская Oras;
• российский UNIPUMP.

Принцип действия этих конструкций остается неизменным, различие в несуществующих деталях:

• длина трубы крана для разной толщины стены конструкции;
• удлиненный носик слива для более надежного подсоединения шланга;
• материал для отдельных деталей конструкции.

Подвод воды к крану для улицы осуществляется при помощи сгона из трубопровода в теплом помещении. Остается только проделать наклонное отверстие в стене здания и ввести кран до ограничителя снаружи стены.

На воздухе остается вентиль крана, через который мы можем передвигать внутри напорной трубы жесткий шток с клапаном на конце, который в свою очередь перекрывает поток воды из утепленной магистрали.

Остатки воды стекают из крана естественным путем за счет наклона трубы в стене и окончательно могут убираться из затвора крана продувкой через встроенный клапан для подачи сжатого воздуха.

Незамерзающие гидранты и краны Unipump серии WF

В нашем интернет-гипермаркете вы можете выбрать подходящий по размерам гидрант или поливочный незамерзающий кран производства российского бренда UNIPUMP серии WF.

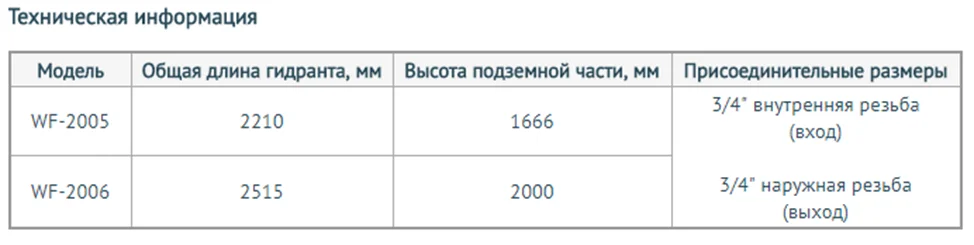

Вашему вниманию представлены две наиболее ходовые модели гидрантов:

1. WF -2005 общей длинной 2210 мм.
2. WF -2006 общей длинной 2515 мм.

Незамерзающие краны представлены моделями серии WF:

1. WF-2102 длинной 150 мм.
2. WF-2103 длинной 200 мм.
3. WF-2104 длинной 250 мм.
4. WF-2105 длинной 300 мм.

Об особенностях и преимуществах этих моделей вы можете узнать на странице сайта

Схема установки своими руками

Садовый незамерзающий кран для полива всегда можно оборудовать собственными силами без приглашения специалистов благодаря их простой схеме установки.

Вам придется прорыть лунку до трубы подающей магистрали в грунте, уложить кирпич под напорную трубу. Затем нужно будет сделать сгон с гидрантом, соединив трубу с клапанной частью устройства. Засыпать дно лунки щебнем и закрыть отверстие в грунте вырытой землей. Утрамбуйте место установки гидранта.

Видео: Инструкция по установке незамерзающих гидрантов

С незамерзающим краном с его установкой через стену еще проще. Сверлим в стене под небольшим наклоном наружу отверстие под диаметр трубы крана. Заводим трубу крана во внутрь помещения через подготовленное отверстие и соединяем клапанную часть крана с магистральной трубой уголковым или тройным сгоном. Места соединений уплотняем специальными средствами, отверстие в стене, возможные щели, задуваем монтажной пеной.
