Подключение насоса к системе водоснабжения

Если вы уже приобрели понравившуюся модель водяного насоса для своего автономного хозяйства, исходя из всех учтенных потребностей в подаче водных ресурсов, теперь самое время занять его установкой и подключением к водной магистрали вашего дома и всех хозяйственных потребителей. Для этого разберем несколько вариантов для всех видов агрегатов по их способу и месту перекачки воды из разного рода источников.

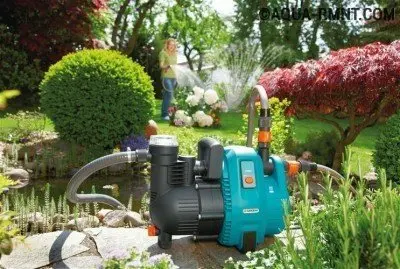

Установка и подключение поверхностного насоса

Как известно поверхностные насосы для бытового применения относятся к центробежным самовсасывающим агрегатам, питающиеся от однофазной сети 220 В/50 Гц и могут устанавливаться не выше 7-8 метров от уровня зеркала воды природного источника или искусственного резервуара, кроме моделей с применением инжекторов, для них максимальная высота может составлять до 10-12 метров.

Их используют для перекачки чистой без абразивных частиц и других загрязнений воды с производительностью до 100 л/мин. воды с напором до 80 метров. Конкретно технические характеристики вашего агрегата вы можете детально посмотреть в паспорте данной модели.

Кроме самого насоса для создания полноценной системы водообеспечения необходимо приобрести и установить в определенном порядке:

1. Соединительные штуцера для подсоединения входящей и выходящей линий водопровода, для подсоединения обратного клапана;

2. Сгоны разной конфигурации для изменения направления прокладки жестких труб магистрали;

3. Расчетный метраж магистральных труб или армированного шланга;

4. Обратный клапан и сетчатым фильтром грубой очистки;

5. В случае создания полноценной насосной станции вам понадобятся: гидроаккумулирующий бак расчетной емкости для поддержки определенного давления в магистрали, гибкие армированные соединительные шланги для насосов, автоматику для насосов пятиходовой штуцер, манометр, реле давления, которое устанавливают на пятиходовик.

6. Исходя из предварительных данных, нужно предварительно найти и оборудовать надежное и защищенное от температурных, метеорологических явлений окружающей среды и прямых солнечных лучей место крепления насоса или создать некоторое подобие хозяйственного блока, где и будет установлено устройство.

При этом площадка должна быть относительно жесткой и прочной, вымеренной в горизонтальной плоскости и находится не выше, а, на практике, – ниже величины, указанной в техническом описании модели.

Под опорное крепление агрегата нужно будет проложить амортизирующий материал (резиновые прокладки), чтобы можно было гасить вибрацию насосной части агрегата. Крепежные болты агрегата затягиваются до максимума, без возможности возникновения люфтовых колебаний.

1. Если насос устанавливается на бак станции, то нужно проверить правильность и надежность всех соединений и крепление гидроаккумулятора к основанию площадки и насоса к баку.

2. Трубопровод от насоса до потребительских кранов, прокладывают по постоянной схеме под землей на глубине, превышающей слой промерзания для данной широты, обычно это не превышает 1.0-1.5 метров.


Длина трубопроводов с учетом повышения ландшафта и высоты строения от точки установки насоса не должна превышать максимальных (лучше, номинальных) значений возможностей по созданию напора агрегатом (1 метр подъема, обычно, приравнивают к 10-погонным метрам горизонтального трубопровода).

1. Место подключения насоса к электросети должно быть оборудовано отдельным распределительным щитком со своей аварийной линией отключения автоматом по перегрузки сети.

2. Надежно закрепляем входную часть трубопровода (жесткого армированного шланга) на всасывающем патрубке (фланце) агрегата перекачки с уплотнением, на его заборной части крепим обратный клапан с грубым фильтром очистки. Нижний край трубопровода не должен опускаться ниже 1 метра до дна водоема или резервуара. Они могут крепиться между собой с помощью резьбовых соединений с применением переходных насадок.

3. Проверяем уровень масла в уплотнениях подшипников вала рабочего колеса через смотровое окошко, заливаем в насосную часть агрегата воду из источника ведром или при помощи ручных подкачивающих средств.

После проведенных операций можно подключать поверхностный насос к электросети и производить первый пуск агрегата, наблюдая за герметичностью соединений, чтобы не было подсоса воздуха, за работой электродвигателя по шуму оборотов, и вибрацией корпуса.

Рабочие параметры насоса можно проверить по показаниям гидроманометра в водной системы (нарастание давления воды в магистрали при закрытых расходных кранах). Производительность агрегата можно вымерить самостоятельно, при помощи мерного сосуда и засечки контрольного времени. Напорные характеристики агрегата можно вычислить по показанию давления воды в магистрали с учетом длины и объема расходного трубопровода.

Установка и подключение скважинного насоса

Если скважина или колодец имеют проектный уровень эксплуатации ниже 7-ми метров, тут уже нужен или колодезный (до 40 метров), или скважинный насос (до 100 и более метров), чтобы добраться до залегания основного потока жидкости. Кроме того, скважинные и колодезные насосы имеют допустимые ограничения по загрязненности воды мелкой глиняной взвесью и мелким мусором, так как в них учтена возможность заиливания и засор песком ствола скважины или горловины колодца.

Правила установки для этих типов насосов, практически, различаются только глубиной установки на подвесном тросе и глубины погружения агрегата в жидкую среду, ограничениями по диаметру свердловины до источника.

Перед опусканием агрегата в ствол скважины (осадную трубу или горловину колодца) следует провести полное соединение насоса с нагнетающим трубопроводом (пластиковой трубой или армированным шлангом) на 25 – 32 дюйма при помощи соединительных штуцеров, подсоединения и тщательного крепления установочного троса из любого, выбранного вами материала (капрон, металлический трос в оплетке, трос из нержавеющей стали).

Причем, чем больше глубина скважины и вероятность вибрации насоса во время работы, тем трос должен быть более жестким и защищенным от коррозийных действий водной среды.

Не забывайте закрепить электрошнур агрегата с отводящей трубой к крепежному установочному тросу, скрепляя эти соединения через каждые метр- полтора капроновыми хомутами-фиксаторами или изолентой.

Выход трубы выходной магистрали из колодца или скважины лучше всего организовать с помощью скважинного адаптера или проведя трубу через скважинный (колодезный) оголовок, чтобы уберечь источник от внешнего засорения. Перед самим выходом воды из корпуса насоса не забудьте вставить в нагнетающую магистраль обратный клапан, чтобы столб воды до источника не опускался после выключения двигателя агрегата.

Далее, если вы хотите использовать скважинный (колодезный) насос как агрегат водоснабжения всего автономного хозяйства, а не только для полива сада-огорода, то нужно обеспечить материалами создания автоматизированной насосной станции, как указано в предыдущей главе статьи, с одной лишь разницей, что подвод воды в гидроаккумулятора будет происходить по подающей магистрали трубопровода от скважины (колодца). Тут же отдельно от источника воды будут располагается оборудование по регуляции рабочего процесса насоса, фильтр тонкой очистки (фильтр грубой очистки расположен в конструкции насоса).

При наличии паспортных данных на скважину можно заранее рассчитать диаметр и расчетное давление воды, которое должен выдерживать трубопровод. Для неглубоких скважин до 80-ти метров труба должна выдерживать 12.5 атм, глубже – не менее 16 атм.

Все соединения лучше производить при помощи тепловой пайки пластмассовых труб и сгонных соединений на металлической магистрали.

Проверка соединений ведется сразу в процессе монтажа трубопровода. Установка «наземного» оборудования не отличается от стандартных схем, описанных выше, только с учетом раздельного крепления всех элементов для облегчения обслуживания.

Разводка и управление электропитанием насоса должна происходит от единой панели, к которой подсоединяются все автоматы по регуляции режимов насоса.

После первого пробного пуска, можно проверить работу насоса по основным параметрам: производительности, давлению в системе нагнетания и созданию напора столба воды, о которых мы уже писали выше.

При малейших отклонениях от нормативных данных, насос подлежит отключению от сети электропитания и перенастройки всей системы регулировки автоматики, включая и заполнение воздухом бака гидроаккумулятора.
