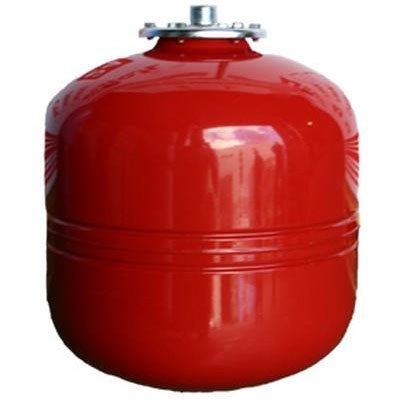

Расчет объема бака гидроаккумулятора для водообеспечивающей системы
1 июня 2015
Необходимо знать паспортные данные бака по минимальному и предустановленному давлению в
В формулу расчета объема бака входит и данные по максимальному давлению в емкости, которое указано в паспорте изделия (Рmах), которое может быть от 2-х до 10-ти бар в зависимости от литража бака и устанавливается на заводе-изготовителе.
Vбака = (M· Аmax·( Рmах+1)·( Pmin+1)/(Nmax·(Рmах-Pmin)·(Ppreс+1), где М – коэффициент для всех моделей Zilmet ULTRA-PRO, равный 16.5, Pmin – минимальное давление, при котором реле включает насос для пополнения системы водой, Рmах – максимальное давление, при котором насос прекращает подкачку системы.
P.S.! Эти расчеты действуют при условиях, когда гидроаккумулятор и предохранительный клапан системы установлены на одном уровне, максимум давления в емкости не должен превышать максимума давления в трубопроводе системы водообеспечения или равны давлению, на которое настроен предохранительный клапан.
