Способы и различия установки и размещения гидроаккумуляторов Zilmet ULTRA-PRO
1 июня 2015
Гидроаккумуляторы Zilmet ULTRA-PRO в зависимости от литража баков могут устанавливаться непосредственно на корпусах насосов или отдельно на твердых горизонтальных поверхностях в вертикальном или горизонтальном положении.

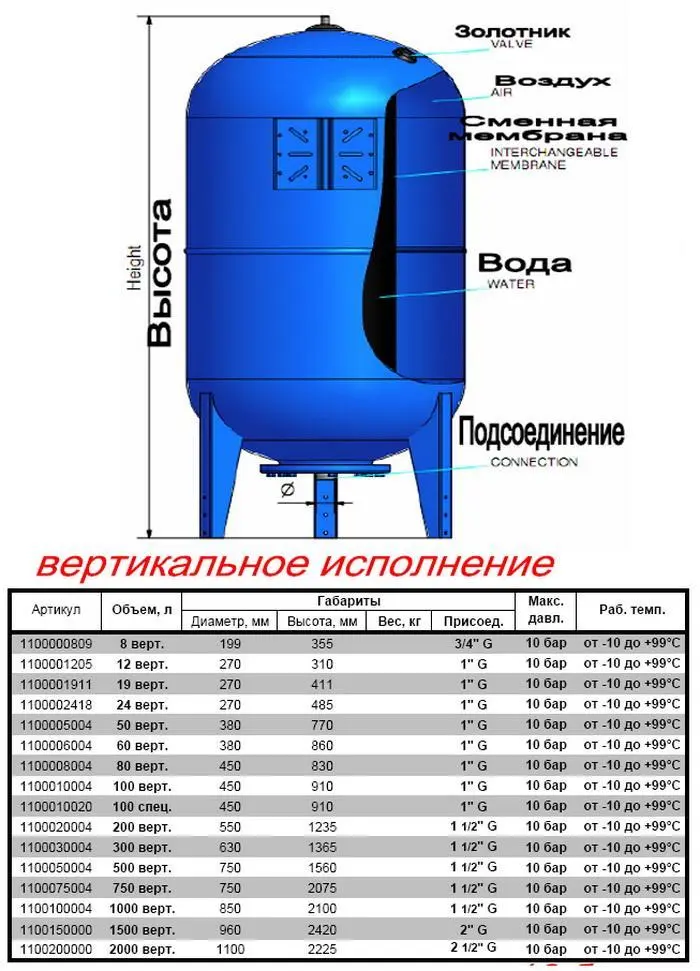

Существуют модели, которые устанавливаются вертикально на специальных металлических треногах, которые входят в комплект изделий.
Это модели баков от 50 до 80-ти литров, с высотой конструкции от 380 до 450 мм и с нижним подводом воды. Баки с литражом от 100 до 300 литров имеют высоту от 450 до 630 мм. Баки большого размера (от 750 до 3000 л) имеют высоту от 2075 до 2985 мм.
В комплект таких моделей дополнительно входят: предохранительный клапан, рассчитанный на давление 2.5 (9.0) бар с диаметром соединения 0.5 дюйма; радиальный гидроманометр от 0 до 12 бар; 5-тиходовой и 3-ходовой штуцера 71.5 мм длиной; Реле давления на 0-5.0 бар с резьбой на четверть дюйма; Дюймовый шланг на 60 или 80 мм длины.

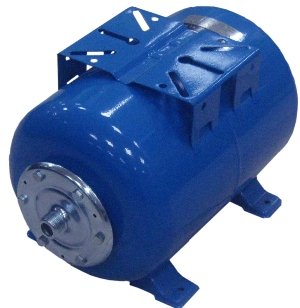

Модели гидроаккумуляторов горизонтальной установки непосредственно на насосе с литражом от 19 до 24 литров, рассчитанные на максимальное давление в 10 бар, и на 50-80, 100-300 литров, которые устанавливаются горизонтально на твердой поверхности.
Все они имеют подвод воды с торцовой части корпуса и крепежные стационарные установочные платформы.
Такой тип моделей легко, без лишних дополнительных коммуникаций соединяются с насосом и подводной магистралью трубопровода, имеют минимальные по высоте габариты от 290 до 660 мм.
Смотрите также:
Существуют модели, которые устанавливаются вертикально на специальных металлических треногах, которые входят в комплект изделий.
Это модели баков от 50 до 80-ти литров, с высотой конструкции от 380 до 450 мм и с нижним подводом воды. Баки с литражом от 100 до 300 литров имеют высоту от 450 до 630 мм. Баки большого размера (от 750 до 3000 л) имеют высоту от 2075 до 2985 мм.
В комплект таких моделей дополнительно входят: предохранительный клапан, рассчитанный на давление 2.5 (9.0) бар с диаметром соединения 0.5 дюйма; радиальный гидроманометр от 0 до 12 бар; 5-тиходовой и 3-ходовой штуцера 71.5 мм длиной; Реле давления на 0-5.0 бар с резьбой на четверть дюйма; Дюймовый шланг на 60 или 80 мм длины. Модели гидроаккумуляторов горизонтальной установки непосредственно на насосе с литражом от 19 до 24 литров, рассчитанные на максимальное давление в 10 бар, и на 50-80, 100-300 литров, которые устанавливаются горизонтально на твердой поверхности.
Все они имеют подвод воды с торцовой части корпуса и крепежные стационарные установочные платформы.
Такой тип моделей легко, без лишних дополнительных коммуникаций соединяются с насосом и подводной магистралью трубопровода, имеют минимальные по высоте габариты от 290 до 660 мм.

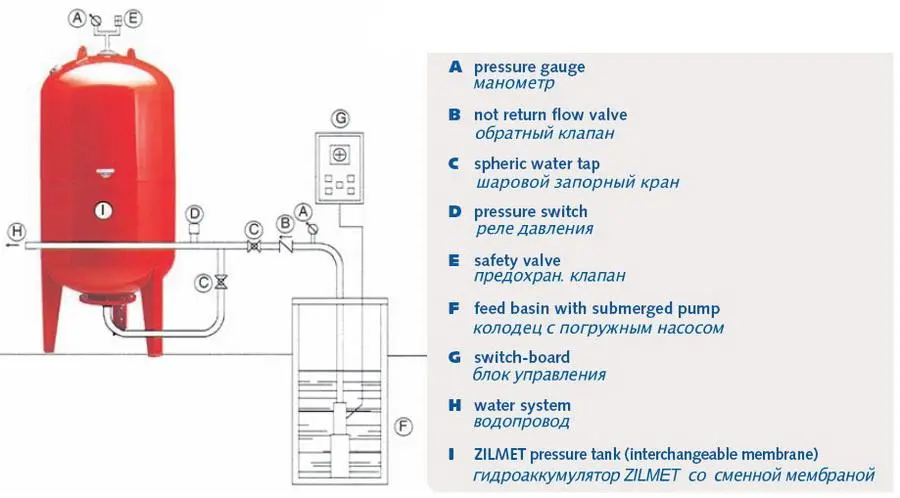

Схема установки вертикальных баков на треногах
