Схемы установки насосной станции
Навигация
- Схема 1. Стандартная схема подключения насосной станции
- Схема 2. Схема подключения насосной станции с пластиковым обратным клапаном
- Схема 3. Схема подключения насосной станции со специализированным шлангом-комплектом для всасывания
- Схема 4. Схема подключения с защитой по "сухому ходу"
- Схема 5. Схема подключения насосной станции для повышения давления.
- Схема 6. Схема подключения насосной станции для повышения давления на базе насоса-автомата ДЖИЛЕКС ДЖАМБО «Комфорт».

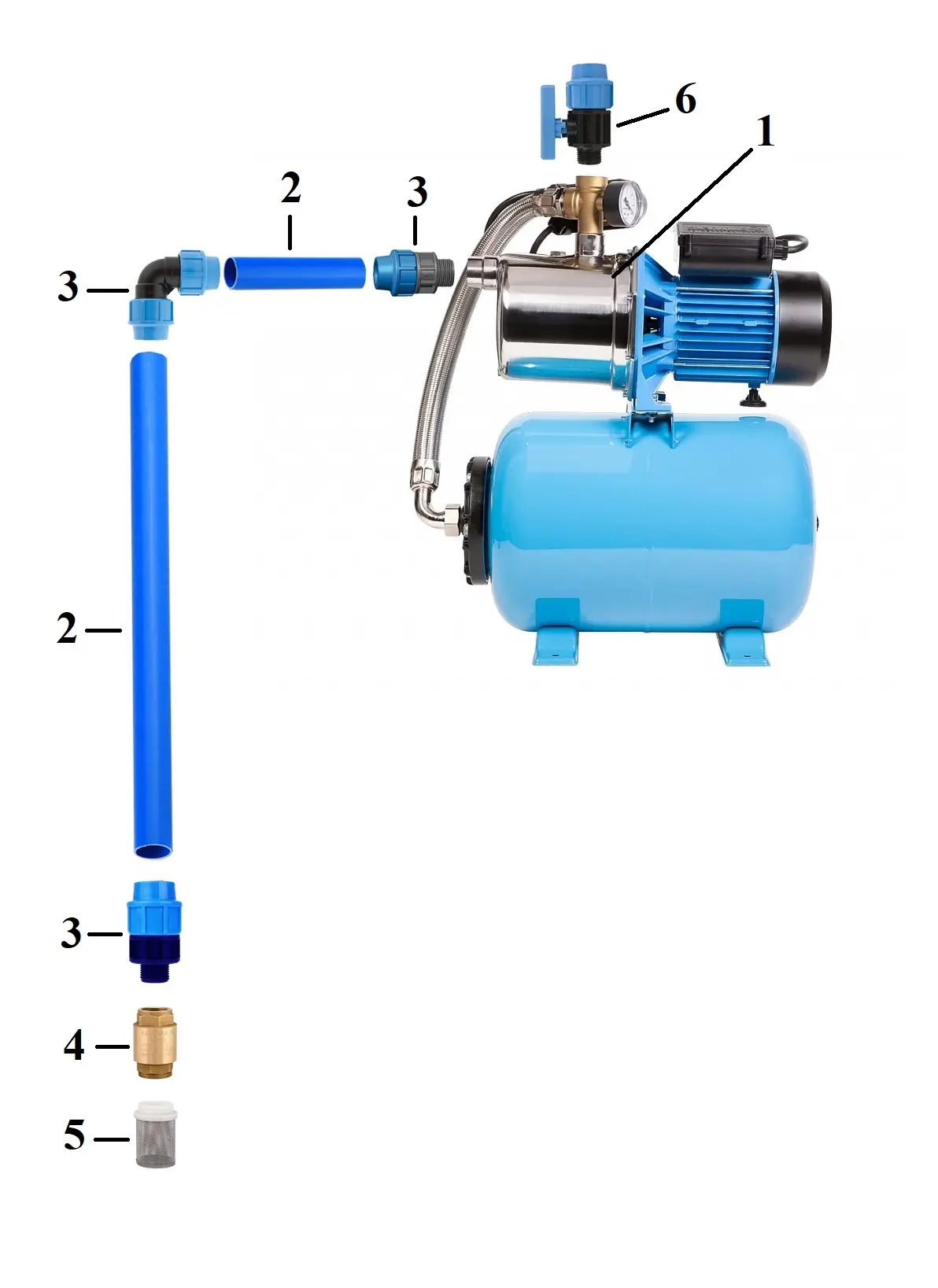

Схема 1. Стандартная схема подключения насосной станции
Источник воды: открытый водоём, скважина, колодец, резервуар. Самая распространенная схема установки насосной станции. Имеет водозаборный фильтр, обратный клапан и шаровый кран. Рекомендуемый диаметр полиэтиленовой трубы-32мм.
Состав:
- №1. Насосная станция
- №2. Труба ПНД
- №3. Фитинги ПНД
- №4. Обратный клапан
- №5. Сетка-фильтр для обратного клапана
- №6. Кран шаровый

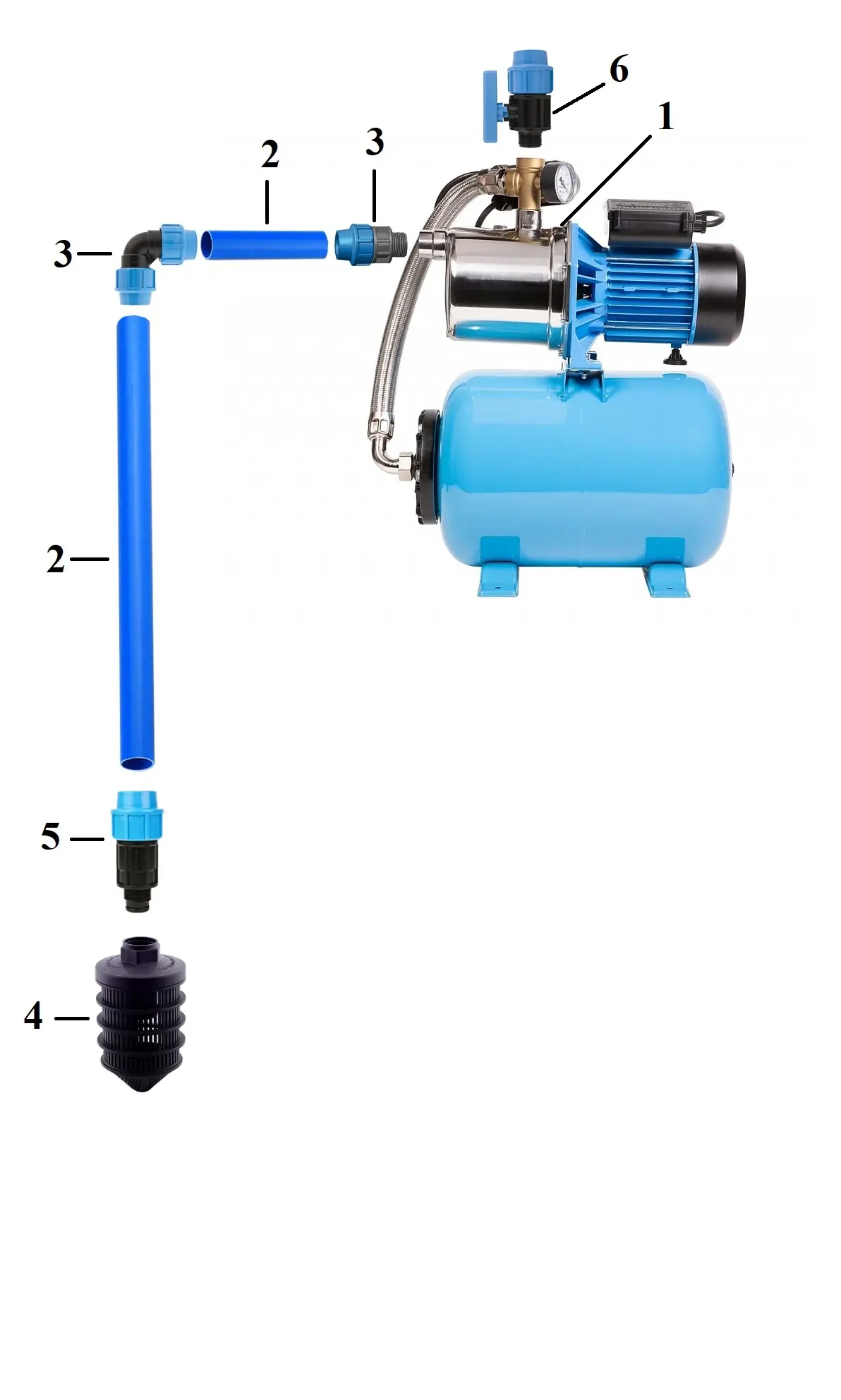

Схема 2. Схема подключения насосной станции с пластиковым обратным клапаном
Можно немного доработать предыдущую схему, заменив латунный обратный клапан и фитинг ПНД на единый элемент-пластиковый обратный клапан ДЖИЛЕКС, который выполняет обе функции и сетку на специальный водозаборный фильтр.
Благодаря конструкции пластиковый обратный клапан не создает дополнительное сопротивление в системе, как пружинный латунный, а водозаборный фильтр за счет размера и объема работает более эффективно, чем обычная сетка
Состав:
- №1. Насосная станция
- №2. Труба ПНД
- №3. Фитинги ПНД
- №4. Водозаборный фильтр
- №5. Пластиковый обратный клапан
- №6. Кран шаровый

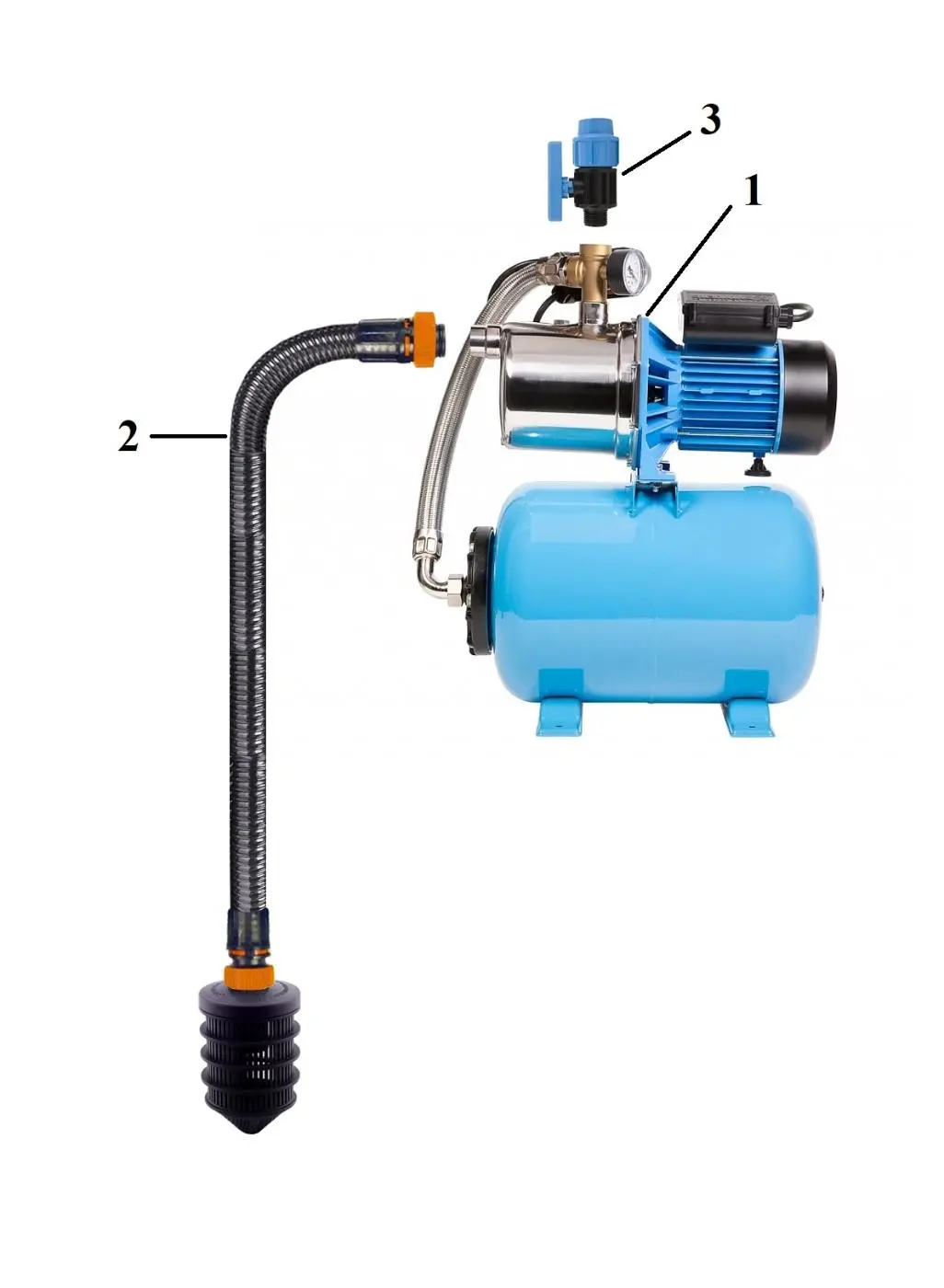

Схема 3. Схема подключения насосной станции со специализированным шлангом-комплектом для всасывания
Самый простой способ установки насосной станции-использовать специализированный шланги-комплекты для всасывания, которые включают в себя все необходимые составляющие: фитинги для соединения, трубу, обратный клапан и водозаборный фильтр.
Состав:
Схема 4. Схема подключения с защитой по "сухому ходу"
Зачастую, особенно летом в сезон полива, возникает ситуация, когда есть риск, что вода в колодце или скважине может закончиться. Чтобы уберечь насос от поломок, рекомендуем оснастить станцию защитой "по сухому ходу". Так же подобная защита необходима, если станция используется для повышения давления.
Устройства защиты по "сухому ходу" стоят недорого, но способны уберечь Вас от лишних трат, волнений и беспокойств. Представляем вашему вниманию два варианта установки защиты по "сухому ходу":
1. используя датчик сухого хода LP/3 и трехходовой штуцер (2);
2. используя реле сухого хода "гидроквард" (3)-самый простой способ, доступный каждому.
При наличии на насосной станции защиты по "сухому ходу" , если вдруг вода подается с песком, уместно будет поставить на входе латунный муфтовый грязевой фильтр.
Состав:
- №1. Насосная станция
- №2. Датчик сухого хода
- №3. Реле сухого хода (гидроквард)
- №4. Фитинги ПНД
- №5. Труба ПНД
- №6. Пластиковый обратный клапан
- №7. Водозаборный фильтр
- №8. Фильтр латунный муфтовый
- №9. Ниппель латунный
- №10. Соединение прямое "Американка"
Схема 5. Схема подключения насосной станции для повышения давления.
Подобная схема используется для повышения давления в системе домового водоснабжения при подключении к центральному водопроводу. При этом гидрофор подключается по схеме байпас, что позволят в случае ремонта станции или технического обслуживания не лишиться водоснабжения.
Состав:
- №1. Насосная станция
- №2. Кран шаровый
- №3. Труба ПНД
- №4. Фитинги ПНД
- №5. Обратный клапан
- №6. Ниппель латунный
- №7. Тройник
Схема 6. Схема подключения насосной станции для повышения давления на базе насоса-автомата ДЖИЛЕКС ДЖАМБО «Комфорт».
Оптимальная по цене и качеству схема повышения давления для небольших систем водоразбора.
Насосы-автоматы серии ДЖИЛЕКС ДЖАМБО «Комфорт», благодаря своей уникальной конструкции, автоматически компенсируют напор, обеспечивая плавное регулирование при параллельном включении до 4 точек водоразбора. То есть при одновременном включении нескольких кранов не меняется напор воды, как это происходит в обычной системе (за исключением систем с частотным управлением).
Все части насосов серии ДЖАМБО, соприкасающиеся с перекачиваемой водой, изготовлены из материалов, разрешенных для контакта с пищевыми продуктами.
Состав:
- №1. Насосная станция
- №2. Фитинги ПНД
- №3. Кран шаровый
- №4. Труба ПНД
- №5. Обратный клапан
- №6. Ниппель латунный
- №7. Тройник
